In cleanroomsystemen zijn deuren niet alleen doorgangen voor personeel en materialen; dat zijn ze ook kritische knooppunten voor het handhaven van drukverschilgradiënten, het voorkomen van het binnendringen van deeltjes en het stoppen van kruisbesmetting . De duidelijke conclusie is: Een gekwalificeerde deur van de cleanroom moeten tegelijkertijd aan vier eisen voldoen: luchtdichtheid (luchtlekkage ≤0,3 m³/(h·m²) @100Pa), levensduur (≥500.000 schakelingen), antibacteriële/corrosiebestendigheid en intelligente vergrendelingscontrole – en falen op een van deze gebieden kan leiden tot verlies van reinheid, vaak met ernstigere gevolgen dan lekkage van wandpanelen . Het volgende biedt diepgaande technische referenties vanuit zes dimensies: kernprestatie-indicatoren, deurconstructie en materialen, afdichtingssystemen, kijkvensterontwerp, hardwareselectie en installatieacceptatie.

Kernprestatie-indicatoren: vier belangrijke technische parameters voor cleanroomdeuren

De prestaties van cleanroomdeuren kunnen direct worden gekwantificeerd en geëvalueerd. Hieronder volgen vier door de sector erkende kernindicatoren:

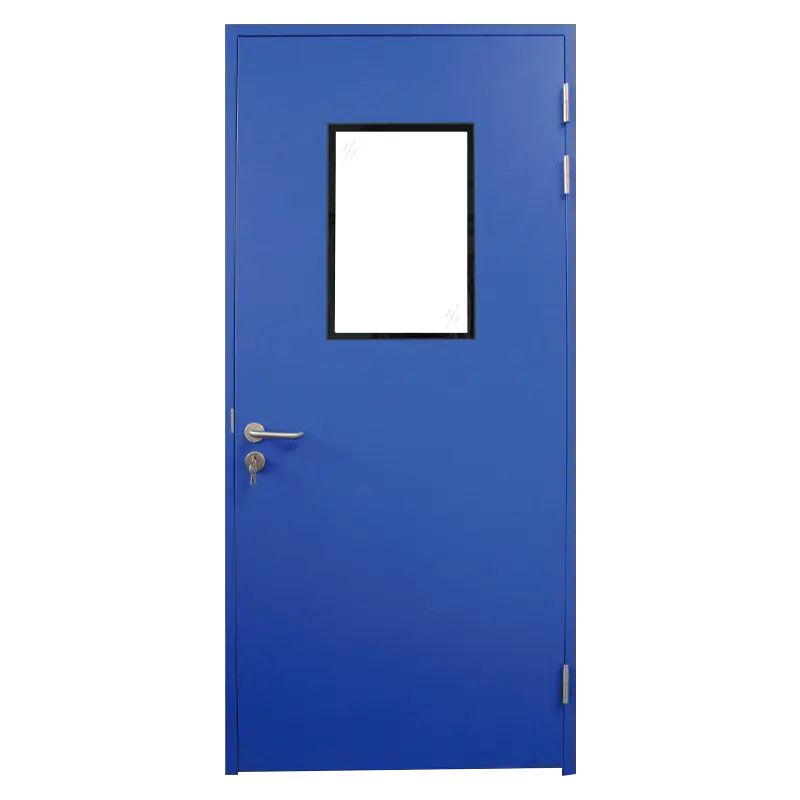

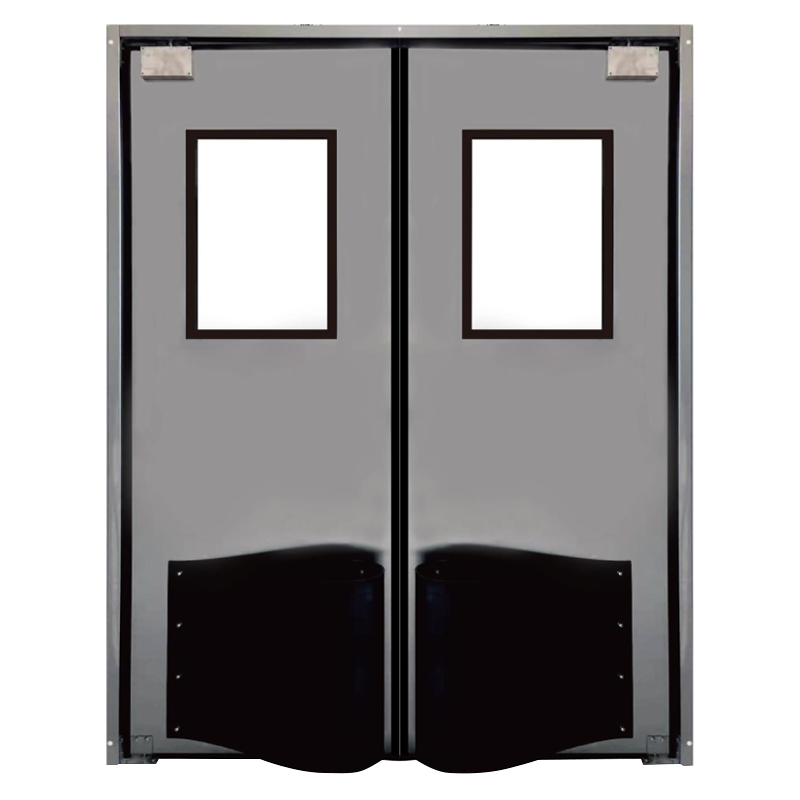

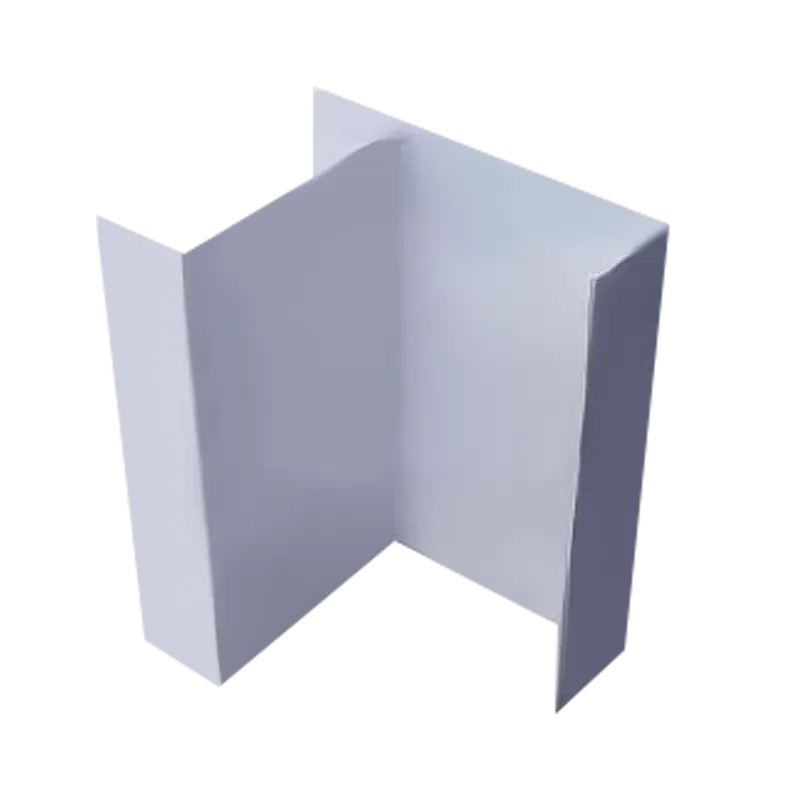

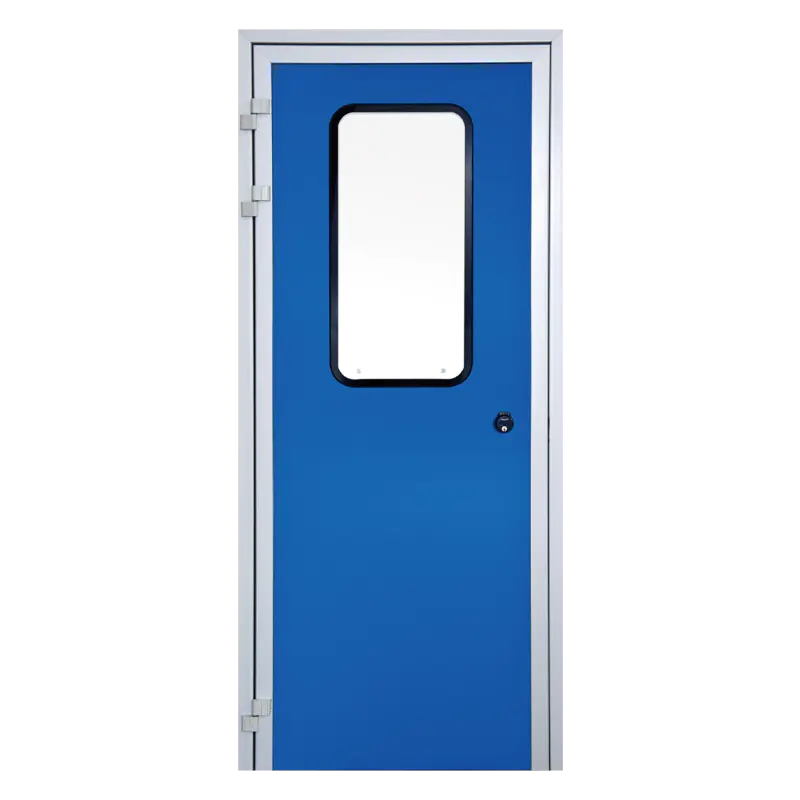

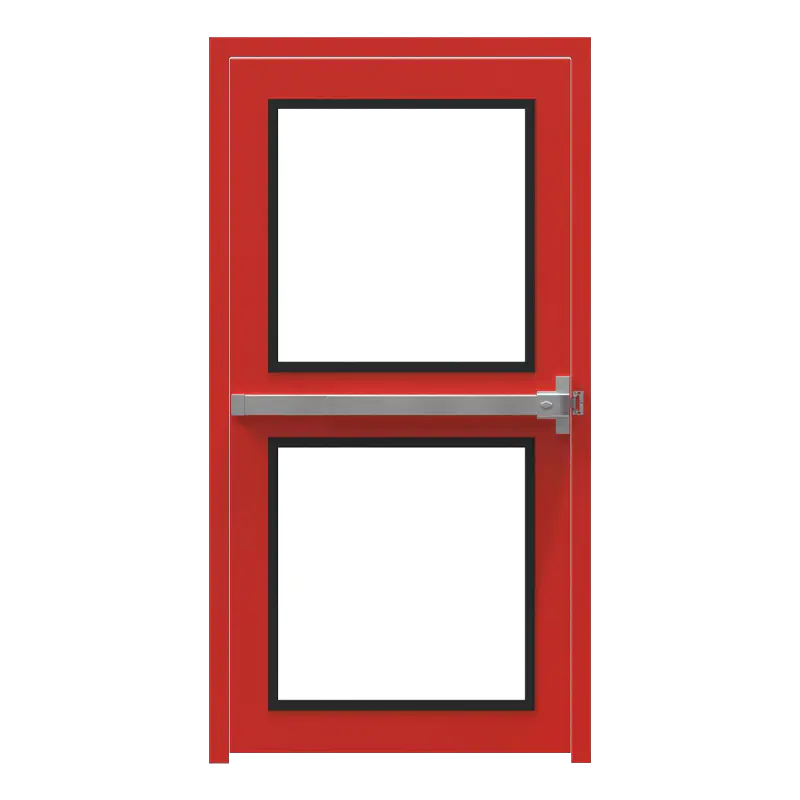

Deurconstructie en materialen: prestatievergelijking van drie reguliere typen

Cleanroom deuren zijn voornamelijk onderverdeeld in drie typen op basis van toepassingsscenario's en reinheidsniveaus:

Afdichtingssysteem: vijf verdedigingslinies om luchtdichtheid te garanderen

De afdichtingsprestaties van een cleanroomdeur vormen de kernwaarde ervan. Een compleet afdichtingssysteem bestaat uit de volgende vijf lagen:

1. Driezijdige magnetische sluitstrip : Geïnstalleerd op de boven- en beide zijden van het deurkozijn, gemaakt van siliconen van medische kwaliteit of EPDM , met magnetische aantrekkingskracht ≥3 kg/m. De afdichtingscompressie van 2-3 mm wanneer de deur gesloten is, zorgt voor afdichting zonder het sluiten moeilijk te maken;
2. Automatische valafdichting onderaan (veegstrip) : Gaat automatisch omlaag om stevig contact te maken met de vloer wanneer deze gesloten is (valhoogte ≥15 mm, afstand tot de vloer ≤1 mm), en gaat automatisch omhoog wanneer deze wordt geopend. EEN rubberen schraper met twee rijen borstels combinatie wordt aanbevolen voor zowel afdichting als slijtvastheid;
3. Verborgen bodemafdichtingsmechanisme : Voor aseptische ruimtes worden pneumatisch of elektromagnetisch aangedreven verborgen afdichtingsstrips aanbevolen om blootliggende componenten te vermijden die stof ophopen, terwijl wordt voldaan aan de GMP-vereisten zonder dode hoeken;
4. Drempel ontwerp : Cleanroomdeuren moeten prioriteit krijgen drempelvrije of hellende drempel ontwerpen (hoogte ≤15 mm) voor gemakkelijke doorgang van de wagen. Bij drempelvrije ontwerpen moet de vloer continu vlak zijn, waarbij de bodemafdichting direct contact maakt met de vloer;
5. Kijkvensterafdichting : De raamomtrek moet voorzien zijn van dubbele afdichtingen – siliconenkit aan de binnenkant (doorlopende vulling) en EPDM-pakking aan de buitenkant – om ervoor te zorgen dat er geen openingen zijn tussen het glas en het deurpaneel.

Acceptatienorm voor luchtdichtheid: Bij een drukverschil van 50 Pa moet de luchtlekkage van de gehele deur ≤0,3 m³/(h·m²) bedragen. Halfjaarlijkse rooktracertests met behulp van een rookbuis worden aanbevolen om de veroudering van de afdichtingen en installatiefouten te controleren.

Kijkvensterontwerp: condensatiepreventie en structurele betrouwbaarheid

Het kijkvenster van een cleanroomdeur is niet alleen een raam; het is ook een kwetsbaar punt voor luchtdichtheid. Ontwerpnormen voor hoogwaardige kijkvensters zijn als volgt:

• Glazen configuratie : Dubbellaags gehard glas met enkellaagse dikte ≥4 mm en totale dikte ≥20 mm. Gehard glas heeft 3-5 keer de slagsterkte van gewoon glas en breekt voor de veiligheid in stompe deeltjes;
• Ontwerp ter voorkoming van condensatie : Een luchtspleet van 6-12 mm tussen de glaslagen, waarbij de spouw gevuld is met argongas (concentratie ≥90%) en moleculair zeefdroogmiddel , waardoor er geen interne condensatie ontstaat bij temperatuurverschillen ≥15°C. Voor cleanrooms met koude opslag wordt elektrisch verwarmd glas (50-100W/m²) aanbevolen;
• Afdichtingsproces : Doorlopende siliconenkitvulling tussen de glasomtrek en het deurpaneel, met voegbreedte 8-12 mm en diepte ≥5 mm. Het gebruik van sierstrippakkingen is verboden vanwege micro-openingen waarin stof zich ophoopt;
• Hoek behandeling : Raamkozijn binnenhoeken moeten hebben R≥5mm afgeronde overgangen of verstekhoeken van 45° om hoeken van 90° te vermijden waarin stof zich ophoopt en moeilijk schoon te maken is;
• Veiligheidsaccessoires : Voor gebieden met hoge impact, zoals logistieke passages, roestvrijstalen gaas of transparante polycarbonaat beschermplaten moet aan de buitenkant van het glas worden geïnstalleerd en moet 50 joule impactenergie kunnen weerstaan zonder te breken.

In cleanrooms met een relatieve vochtigheid >75% of temperatuurverschillen ≥15°C kan bij standaard dubbele beglazing interne condensatie optreden — Met argon gevuld glas met Low-E-coating moet worden geselecteerd. Droogmiddel gaat doorgaans 3 tot 5 jaar mee, waarna vervanging of onderhoud nodig is.

Hardware en accessoires: details bepalen de betrouwbaarheid

De hardware van deuren van cleanrooms moeten tegelijkertijd voldoen aan eisen op het gebied van duurzaamheid, reinigbaarheid en corrosiebestendigheid. De aanbevelingen voor de selectie van belangrijke componenten zijn als volgt:

Intelligente controle- en vergrendelingssystemen

In cleanrooms op hoog niveau (ISO 5-7) is intelligente deurbediening een sleuteltechnologie om kruisbesmetting te voorkomen. De belangrijkste kenmerken zijn onder meer:

• Elektronische vergrendeling : Beide deuren van een luchtsluis kunnen niet tegelijkertijd worden geopend, waarbij de responstijd van de sluis ≤0,5 seconden is. Wanneer één deur opengaat tot ≥90°, wordt de andere automatisch vergrendeld om verstoring van de drukgradiënt te voorkomen;
• Integratie van toegangscontrole : Geïntegreerd met BMS, ondersteunt kaartvegen, vingerafdruk of gezichtsherkenning. Herkenningstijd ≤1 seconde, met antibacteriële coating op de oppervlakken van het herkenningsapparaat;
• Verschildrukbewaking : Miniatuur drukverschilsensoren kunnen in het deurkozijn worden geïntegreerd en geven real-time drukverschillen tussen aangrenzende kamers weer (bereik 0-125Pa, nauwkeurigheid ≤±1Pa). Akoestisch/visueel alarm wanneer het drukverschil onder het instelpunt daalt (bijv. 5Pa);
• Timerbediening : Logistieke deuren kunnen worden ingesteld met een openingsvertraging (10-30 seconden); als de deur langer dan de ingestelde tijd open blijft, sluit het systeem deze automatisch of activeert een alarm om verlies van drukverschil te voorkomen;
• Bewaking van de status van zeehonden : Hoogwaardige intelligente deuren kunnen worden uitgerust met magnetische schakelaars of naderingssensoren om alarmsignalen naar de centrale controlekamer te sturen wanneer de deur niet volledig gesloten is, waarbij gebeurtenissen via het GBS worden geregistreerd.

Vereisten voor logische vergrendeling: Voor materiële luchtsluizen moet eerst de buitendeur worden geopend, materialen worden geplaatst en de buitendeur wordt gesloten, en pas daarna kan de binnendeur worden geopend; beide deuren mogen nooit tegelijkertijd open zijn. De betrouwbaarheid van het elektronische vergrendelingssysteem moet een MTBF van ≥50.000 uur bereiken. Om de veiligheid en betrouwbaarheid te garanderen, wordt maandelijks een functietest van de vergrendeling aanbevolen.

Installatie en acceptatie: negen belangrijke controlepunten ter plaatse

De installatiekwaliteit van cleanroomdeuren heeft een directe invloed op hun prestaties op de lange termijn en de effectiviteit van de hygiëne. Hieronder volgen negen belangrijke inspectiepunten voor acceptatie ter plaatse:

1. Het loodrechte deurkozijn : Verticale afwijking ≤2 mm/m, horizontale afwijking ≤1,5 mm/m;
2. Spleet tussen deurblad en kozijn : Uniform en ≤3 mm, spleetvariatie ≤1 mm;
3. Compressie van de afdichting : Wanneer de deur gesloten is, bedraagt de compressie van de afdichting 20%-30% van de oorspronkelijke dikte (doorgaans 2-3 mm gemeten);
4. Bodemafdichtingstest : Gebruik, terwijl de deur gesloten is, een voelermaatje van 0,1 mm om de opening tussen de onderkant van de deur en de vloer te controleren. Er zou geen inbrengdiepte van ≤50 mm mogelijk moeten zijn;
5. Luchtdichtheidstest : Gebruik een rookbuis om rook rond de omtrek van de deuropening af te voeren; er mag aan de binnenkant geen rook zichtbaar zijn (tracermethode); of gebruik verschildruklekdetectie, met luchtlekkage ≤0,3 m³/(h·m²) bij 50Pa;
6. Test van openings-/sluitkracht : Gebruik een krachtmeter — openingskracht ≤50N, sluitkracht ≤30N;
7. Functietest van de vergrendeling : Simuleer het interlockscenario voor twee deuren om te verifiëren dat wanneer de ene deur volledig geopend is, de andere inderdaad niet geopend kan worden;
8. Nooduitgangstest : Open de deur, terwijl de stroom is uitgeschakeld, van binnenuit — openingskracht ≤67N, uitgangspad onbelemmerd;
9. Oppervlaktekwaliteit : Geen krassen, deuken of roestvlekken op het oppervlak van het deurpaneel; coatinghechting ≥Grade 1 (cross-cut test); roestvrijstalen paneel Ra≤0,4μm.

A driemaandelijks inspectiesysteem wordt aanbevolen, waarbij de nadruk wordt gelegd op veroudering/scheuren van afdichtingen, loszittende scharnieren, aanpassing van de snelheid van de deurdranger en de gevoeligheid van het vergrendelingssysteem. Los problemen snel op door middel van reparatie of vervanging om ervoor te zorgen dat cleanroomdeuren in optimale afdichtingsconditie blijven.
