Stalen vloerbedekking is een koudgevormde, gegalvaniseerde staalplaat met reliëfribben en inkepingen die dient als zowel permanente bekisting als composietwapening in betonnen vloerplaten. Wanneer het wordt geïntegreerd met een stalen structuur, elimineert het de noodzaak van tijdelijke bekisting van hout of multiplex, vermindert het de arbeid ter plaatse door 40–60% en creëert een composietvloersysteem met superieure stijfheid en draagvermogen. De materiële bezettingsgraad varieert doorgaans van 70-80% , waardoor het een economisch optimale oplossing is voor gebouwen met meerdere verdiepingen, logistieke magazijnen en commerciële faciliteiten met grote overspanningen.

In tegenstelling tot traditionele ter plaatse gestorte betonplaten die afhankelijk zijn van verwijderbare bekisting, blijven stalen terrasplanken ingebed in de afgewerkte plaat en nemen ze actief deel aan de trekversterking aan de onderkant van de vloer. Dit kenmerk met dubbele functie is de reden dat stalen terrasplanken de standaardpraktijk zijn geworden in de moderne constructie van staalconstructies in Noord-Amerika, Europa en Azië.

Belangrijke technische parameters en naamgevingsconventies

Producten voor stalen vloerdelen volgen een gestandaardiseerd naamgevingssysteem dat kritische geometrische afmetingen codeert. Het begrijpen van deze conventie is essentieel voor nauwkeurige specificatie en inkoop.

Het modelnummer decoderen

Een typische modelaanduiding zoals YX 51-253-760 valt uiteen in drie numerieke componenten:

• 51 — Ribhoogte in millimeters (golfhoogte). Dit bepaalt de actiediepte van het beton en de totale plaatdikte.
• 253 — Golfsteek in millimeters (hart-op-hart afstand tussen aangrenzende ribben). Dit heeft invloed op het overspannend vermogen en de betongrip van de terrasplanken.
• 760 — Effectieve dekkingsbreedte in millimeters. Dit is de nettobreedte die elke plaat na overlapping bijdraagt ​​aan het vloeroppervlak.

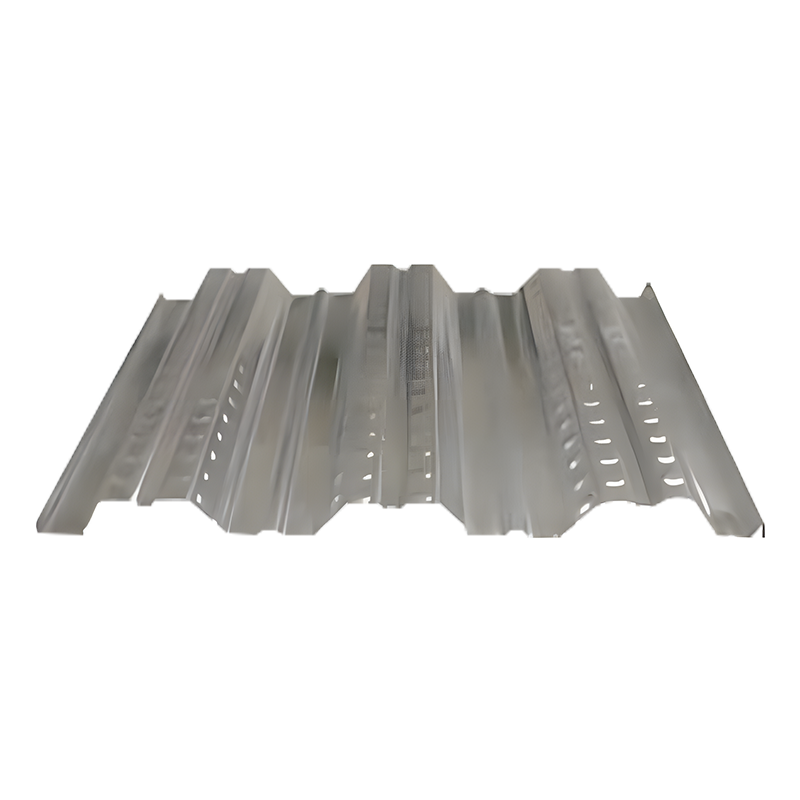

Het YX 51-253-760 dragende stalen vloerdek met hoge ribben is bijvoorbeeld voorzien van een Golfhoogte van 51 mm, golfhoogte van 253 mm en effectieve dekkingsbreedte van 760 mm met een uitgeklapte breedte van 1000 mm, wat een materiaalbenuttingsgraad van 76% oplevert. Dit model is speciaal ontworpen voor gebouwen met meerdere verdiepingen en hoge gebouwen met staalconstructies, waarbij zowel het draagvermogen als de bouwsnelheid van cruciaal belang zijn.

Kritieke maatspecificaties

Naast de modelcode bepalen verschillende parameters de structurele prestaties:

• Dikte van basisstaal : Typisch 0,8–1,5 mm voor standaard dragende toepassingen; zware industriële vloeren kunnen tot 2,0 mm nodig hebben.
• Uitgevouwen breedte : De breedte van de vlakke plaat vóór het rolvormen, meestal 1000 mm of 1250 mm, bepaalt de spoelkeuze en minimalisering van afval.
• Materiaalbenuttingsgraad : Berekend als (effectieve dekkingsbreedte / uitgeklapte breedte) × 100%. Hogere cijfers (75-80%) duiden op een efficiënter materiaalgebruik en een lager staalverbruik per vierkante meter.

Productassortiment en toepassingsmatching

Stalen vloerdelen zijn niet één enkel product, maar een familie van profielen die zijn geoptimaliseerd voor verschillende structurele eisen. Het selecteren van het juiste profiel zorgt voor zowel veiligheid als kostenefficiëntie.

Profielen met hoge ribben versus lage ribben

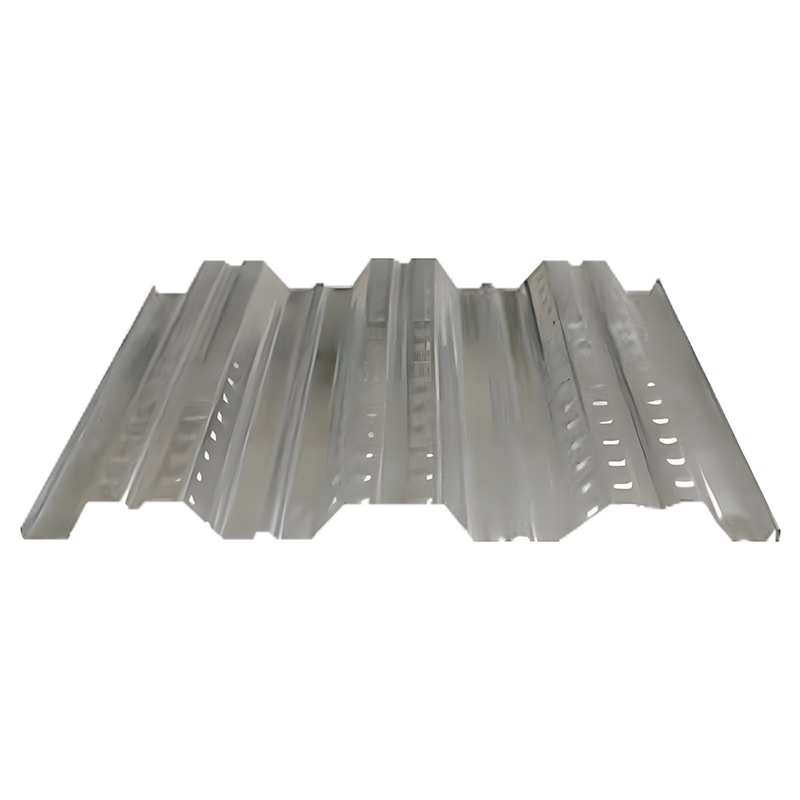

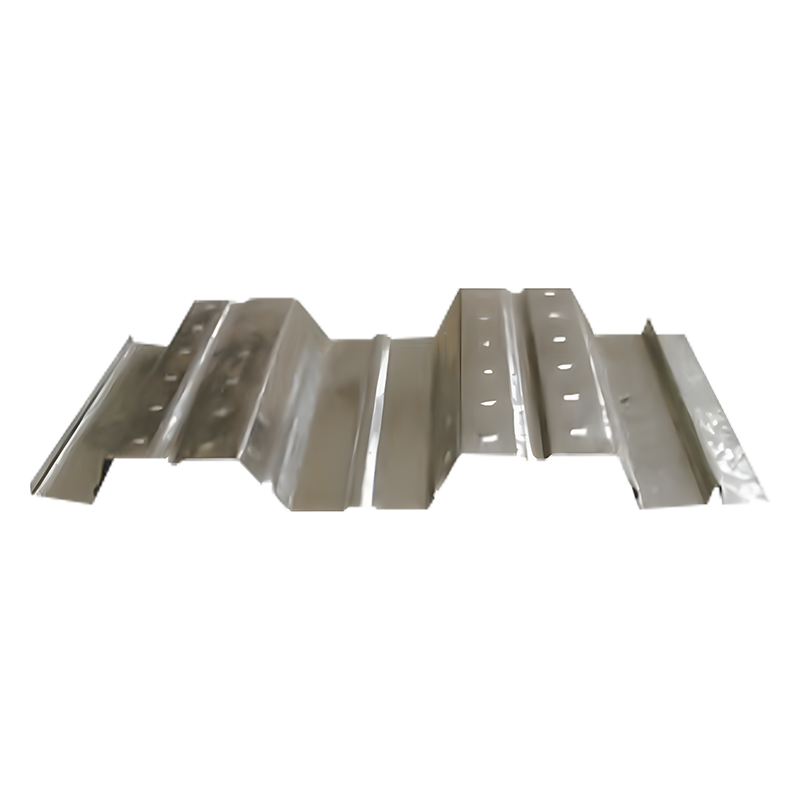

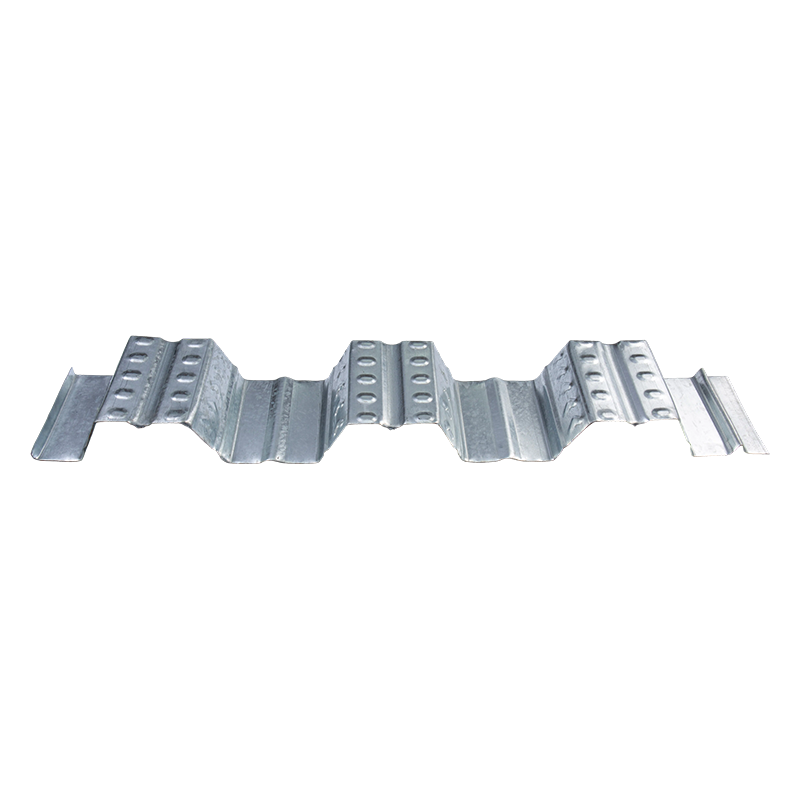

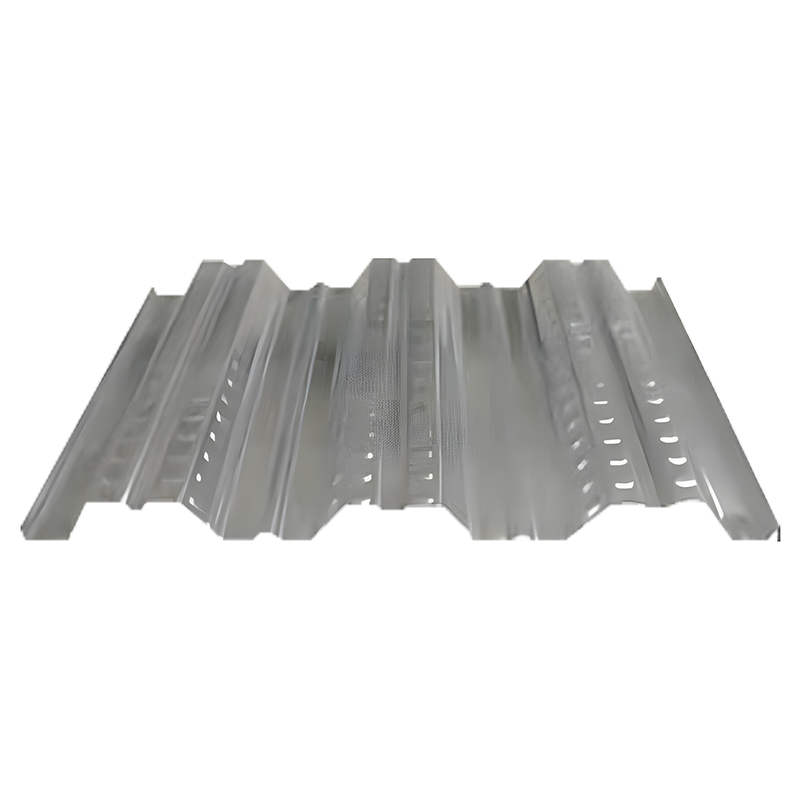

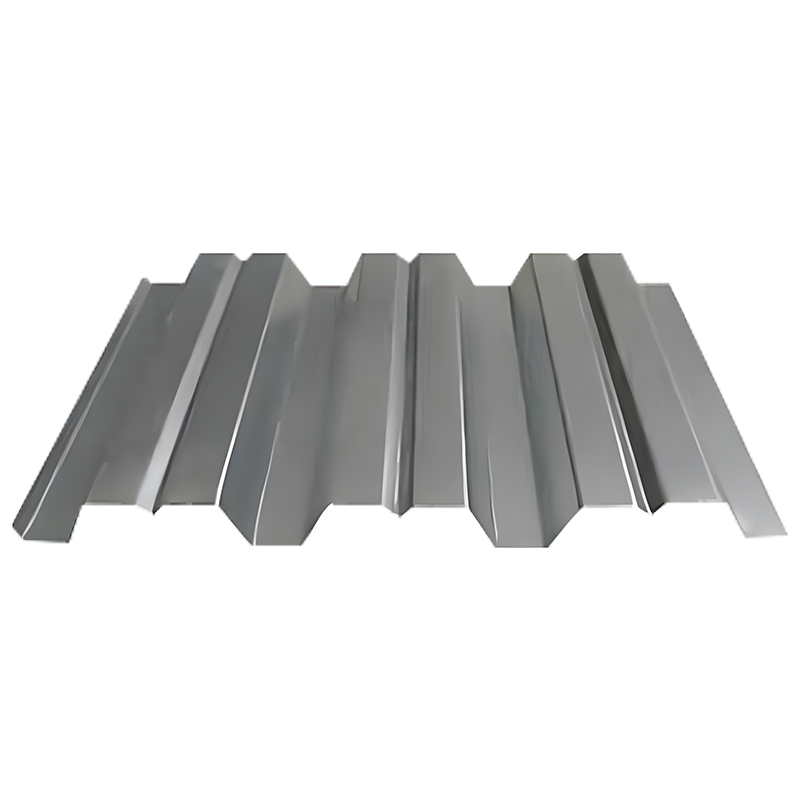

Terrasplanken met hoge ribben (ribhoogte ≥50 mm, zoals YX 51-253-760 en YX 75-293-880) zorgt voor een diepere betoninbedding en superieure composiethechtsterkte. Deze profielen zijn essentieel voor gebouwen met meerdere verdiepingen en zware industriële vloeren waar de belasting groter is 5 kN/m² . De verhoogde ribhoogte biedt ook plaats aan breekbouten met een grotere diameter, waardoor de grensvlakcapaciteit tussen staal en beton wordt vergroot.

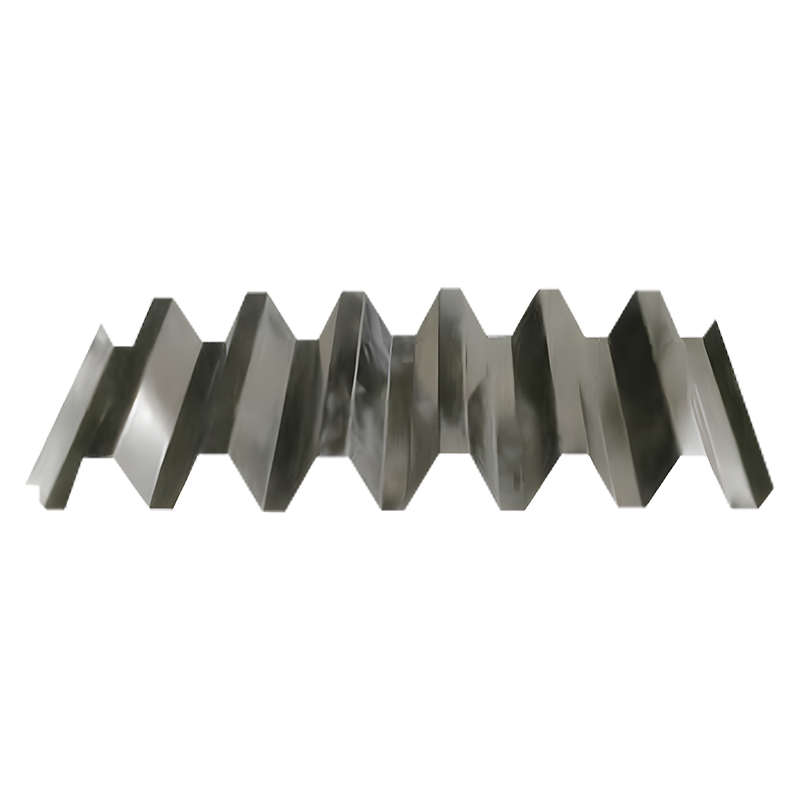

Terrasplanken met lage ribben (ribhoogte 30–40 mm, zoals YX 35-125-750) is lichter en zuiniger, geschikt voor kantoorgebouwen, winkelruimtes en tussenverdiepingen met gemiddelde belastingseisen. De verminderde profieldiepte maakt een dunnere totale plaatdikte mogelijk, waardoor de hoogte van vloer tot vloer en het structurele gewicht worden geminimaliseerd.

Samengestelde actie en structurele prestaties

Het belangrijkste technische voordeel van stalen vloerdelen ligt in het vermogen om een composietplaat te vormen met ter plaatse gestort beton. Dit composietgedrag vergroot de vloercapaciteit dramatisch in vergelijking met niet-composietsystemen.

Mechanisme van samengestelde obligaties

Drie mechanismen zorgen voor een effectieve samengestelde actie:

1. Mechanische vergrendeling : De reliëfvormige inkepingen en kuiltjes in het terrasoppervlak creëren een fysieke grip op het verharde beton, waardoor horizontale slip wordt voorkomen.
2. Einde ankerplaats : Door de terrasplanken aan de ondersteunende stalen balk gelaste breekbouten brengen de schuifkrachten in de lengterichting over en voorkomen het wegglijden van de terrasplaat.
3. Natuurlijke band : De gegalvaniseerde zinklaag op het staaloppervlak zorgt voor een chemische hechting met beton, wat bijdraagt aan de initiële hechtsterkte voordat de mechanische verbinding zich volledig heeft ontwikkeld.

Draagvermogen en doorbuigingsprestaties

Bij een staalbetonplaat fungeert de stalen vloer als bodemversterking (trekzone), terwijl het beton boven de neutrale as compressie weerstaat. Deze geoptimaliseerde spanningsverdeling levert:

• Verhoudingen van spanwijdte tot diepte van 25–35 voor eenvoudig ondersteunde platen, vergeleken met 15–20 voor conventionele gewapende betonplaten van gelijke dikte.
• Vermindering van doorbuiging van 30-50% onder bedrijfsbelastingen vanwege het grotere traagheidsmoment van het composietprofiel.
• Brandwerendheid van 1 à 2 uur haalbaar met standaard betonbedekking over de ribben, en voldoet aan de bouwvoorschriften voor de meeste commerciële en industriële toepassingen.

Materiaalspecificaties en productienormen

De duurzaamheid en prestaties van stalen vloerdelen worden bepaald door de keuze van het basismateriaal, coatingsystemen en productieprecisie.

Basisstaal en verzinken

Basismateriaal is typisch Q235 of Q345 constructiestaal met een vloeigrens van respectievelijk 235 MPa of 345 MPa. De staalplaat ondergaat continu thermisch verzinken om een zinklaagmassa van te bereiken ≥180 g/m² (equivalent aan de aanduiding Z180), die corrosiebescherming biedt voor binnenomgevingen. Voor agressieve omgevingen zoals chemische fabrieken of kustfaciliteiten, Z275 of Z350 coatings (275–350 g/m² zinkmassa) zijn gespecificeerd.

Koudvervormen en toleranties

Terrasplanken worden geproduceerd door continu rolvormen uit rollenmateriaal. Kritische productietoleranties zijn onder meer:

• Dikte tolerantie : ±0,05 mm voor platen ≤1,0 mm; ±0,08 mm voor platen 1,0–1,5 mm.
• Golfhoogtetolerantie : ±1,0 mm om een consistente betondekking en composietdiepte te garanderen.
• Tolerantie van de dekkingsbreedte : ±2,0 mm per plaat om een goede lepwerking te behouden en cumulatieve fouten over meerdere platen te voorkomen.

Installatieworkflow en beste praktijken

Een juiste installatie is van cruciaal belang om de volledige structurele en economische voordelen van stalen vloerdelen te realiseren. De volgende workflow zorgt voor kwaliteit en veiligheid.

Voorbereiding vóór installatie

Controleer vóór het plaatsen van de terrasplanken of het stalen balkenframe compleet en uitgelijnd is. De bovenflenzen van de ligger moeten van binnen waterpas zijn ±5 mm over de dekoverspanning om ongelijkmatige betondikte te voorkomen. Bereid lay-outtekeningen voor met vermelding van de plaatoriëntatie, overlappingslocaties en penetratieopeningen om snijden ter plaatse te minimaliseren.

Plaatplaatsing en bevestiging

Platen worden loodrecht op de ondersteunende stalen balken gelegd, met zijwaartse overlappingen ≥25 mm en eindronden van ≥50 mm over balken. Zelfborende schroeven of gelaste tapeinden bevestigen de terrasplanken aan de balkflenzen Hartafstand 300–400 mm . Voor het verbrede YX 51-304-914 profiel vermindert de dekkingsbreedte van 914 mm het aantal zijoverlappingen met ongeveer 15% vergeleken met profielen van 750–760 mm, waardoor de installatiesnelheid direct wordt verbeterd en het verbruik van bevestigingsmiddelen wordt verminderd.

Beton storten en uitharden

Beton wordt doorgaans in één storting geplaatst om monolithisch gedrag te garanderen. Minimale betonsterkte is C25 (25 MPa cilindersterkte) voor standaardvloeren; C30 of hoger wordt aanbevolen voor zware industriële toepassingen. De plaatdikte wordt gemeten vanaf de bovenkant van de stalen terrasplanken tot aan het betonoppervlak, met typische waarden van 120–150 mm voor kantoorgebouwen en 150–200 mm voor magazijnen. Goede uitharding voor 7 dagen zorgt voor voldoende sterkteontwikkeling vóór belasting.

Veelgestelde vragen

1.Wat is het verschil tussen stalen vloerdelen en traditionele bekistingen?

Stalen vloerplanken dienen als permanente bekisting dat na het storten in de betonplaat blijft zitten en als bodemwapening actief bijdraagt aan de structurele sterkte. Traditionele bekistingen van hout of multiplex zijn tijdelijk en moeten na het uitharden van het beton worden verwijderd, wat extra arbeid en materiaalverspilling vereist. Met stalen terrasplanken hoeft er geen bekisting meer te worden verwijderd, waardoor de arbeid ter plaatse wordt verminderd 40–60% , en comprimeert vloerconstructiecycli van 7–14 dagen tot 3–5 dagen .

2. Hoe kies ik tussen stalen terrasplanken met hoge en lage ribbe?

Selecteer terrasplanken met hoge ribben (ribhoogte ≥50 mm) voor gebouwen met meerdere verdiepingen, zware industriële vloeren en toepassingen met belasting hoger dan 5 kN/m² . De diepere ribben zorgen voor een superieure sterkte van de composietverbinding en zijn geschikt voor grotere afschuifnoppen. Kies terrasplanken met lage ribben (ribhoogte 30–40 mm) voor kantoorgebouwen, winkelruimtes en tussenverdiepingen met middelmatige belasting. Profielen met een lage ribbe maken een dunnere totale plaatdikte mogelijk, waardoor het structurele gewicht en de vloer-tot-vloerhoogte worden verminderd.

3. Wat is de typische materiaalbenuttingsgraad voor stalen vloerplanken?

De materiaalbenuttingspercentages variëren doorgaans van 70-80% , berekend als (effectieve dekkingsbreedte ÷ uitgeklapte breedte) × 100%. Het YX 51-253-760 profiel heeft bijvoorbeeld een dekkingsbreedte van 760 mm vanaf een uitgevouwen plaat van 1000 mm, wat een 76% bezettingsgraad . Hogere cijfers wijzen op een efficiënter materiaalgebruik en een lager staalverbruik per vierkante meter. Verbrede profielen zoals YX 51-304-914 bereiken een nog hogere efficiëntie met een dekkingsbreedte van 914 mm.

4.Welke specificatie van de zinkcoating is vereist voor verschillende omgevingen?

Voor standaard binnenomgevingen, Z180 (180 g/m² zinklaagmassa) is voldoende. Voor gematigde industriële of vochtige omgevingen specificeren Z275 (275 g/m²). Voor agressieve omgevingen zoals chemische fabrieken, kustfaciliteiten of gebieden met veel corrosie, Z350 (350 g/m²) of gespecialiseerde legeringscoatings zoals ZAM (zink-aluminium-magnesium) worden aanbevolen om langdurige corrosiebestendigheid te garanderen.

5. Kunnen stalen vloerdelen worden gebruikt zonder breekbouten?

Ja, voor toepassingen met lichte belasting en korte overspanningen kunnen stalen terrasplanken functioneren als niet-samengestelde permanente bekisting zonder breekbouten. In dit geval ondersteunt de terrasplanken nat beton en constructiebelastingen tijdens het storten, maar neemt deze niet deel aan de uiteindelijke sterkte van de composietplaat; de bodemversterking moet worden geleverd door conventionele wapening. Voor composietwerking en maximale overspanning zijn breekbouten essentieel. Deze moeten door de terrasplanken aan de ondersteunende stalen balken worden gelast.

6. Welke betonsterkte en plaatdikte worden aanbevolen?

Minimale betonsterkte is C25 (25 MPa cilindersterkte) voor standaard commerciële en residentiële vloeren. Voor zware industriële toepassingen, magazijnen en gebieden met geconcentreerde belasting, C30 of hoger wordt aanbevolen. Typische plaatdiktes variëren van 120–150 mm voor kantoorgebouwen 150–200 mm voor industriële magazijnen, gemeten vanaf de bovenkant van de stalen vloer tot aan het afgewerkte betonoppervlak. Bij het berekenen van de totale constructiediepte moet de ribhoogte van de terrasplanken worden meegenomen.

7. Hoe dragen stalen vloerdelen bij aan de brandwerendheid?

Composietplaten met stalen vloerdelen kunnen dit bereiken 1-2 uur brandwerendheid met standaard betondekking over de terrasribben. Het beton fungeert als een thermische barrière en beschermt de stalen terrasplanken tegen snelle temperatuurstijging tijdens brand. De brandwerendheidsclassificaties zijn afhankelijk van de plaatdikte, de diepte van de betondekking en de aanwezigheid van extra wapeningsnet. Voor hogere brandwerendheid (2–4 uur) kan aanvullende wapening en een grotere betondekking nodig zijn.

8.Wat zijn de belangrijkste kwaliteitscontroles tijdens de installatie?

Kritische installatiecontroles omvatten: het verifiëren van het niveau van de stalen balk binnenin ±5 mm ; zorgen voor zijronden van ≥25 mm en eindronden van ≥50 mm ; bevestiging van de bevestigingsafstand op Hartafstand 300–400 mm ; controleren of de plaat goed is uitgelijnd om cumulatieve breedtefouten te voorkomen; en het inspecteren op schade aan de coating die de corrosiebescherming in gevaar zou kunnen brengen. Controleer na het storten de betondikte en de uithardingsduur 7 dagen minimum en vlakheidstoleranties van platen.
