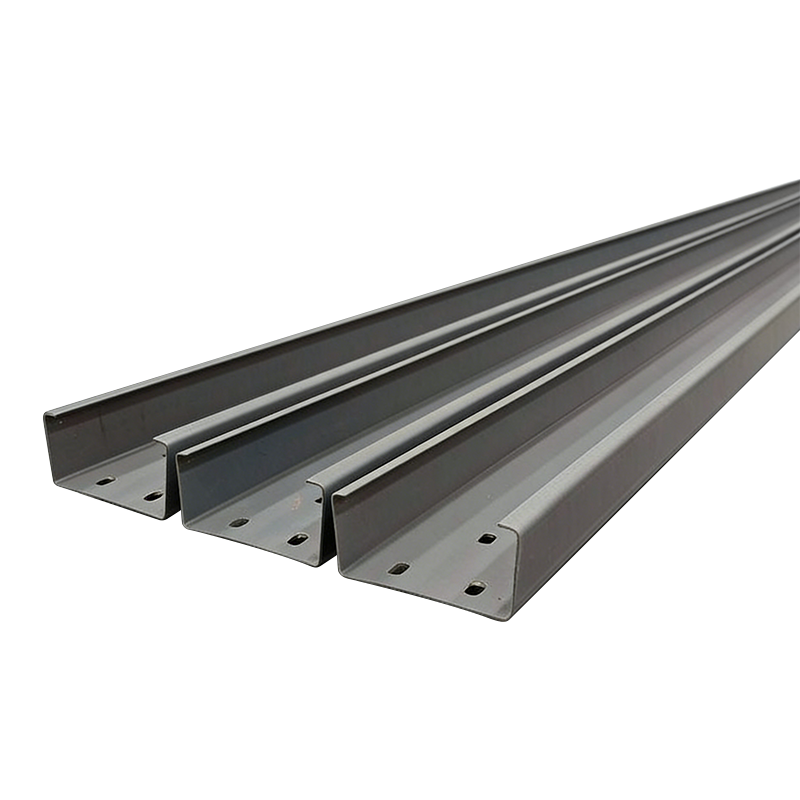

C-vormige stalen gordingen zijn dunwandige, koudgevormde structurele elementen met een C-vormige dwarsdoorsnede die dienen als de kritische belastingoverdrachtsverbinding tussen dak- of wandbekledingspanelen en het primaire stalen frame. Hun bepalende voordelen: stabiele mechanische eigenschappen in dwarsdoorsnede, hoge sterkte-gewichtsverhouding en eenvoudige installatie – maken ze tot de voorkeurskeuze voor industriële installaties, magazijnen, logistieke centra en lichte commerciële gebouwen met een overspanning tot 25 voet (7,6 meter) [^103^]. In tegenstelling tot Z-gordingen, die overlapping vereisen voor doorlopende overspanningen, blinken C-gordingen uit in toepassingen met enkele overspanning en eenvoudige overspanningen, waarbij montagesnelheid en kostenefficiëntie voorop staan.

Voor projecten die muursteun, vloerbalken of dakbedekking met één vak vereisen, bieden C-gordingen een 20-30% kostenbesparing over Z-gordingsystemen, terwijl de complexiteit van overlapverbindingen wordt geëlimineerd. Hun flensgeometrie van 90 graden zorgt voor voorspelbare belastingspaden en vereenvoudigt de detaillering van beugels, waardoor ze de beste oplossing zijn voor vooraf ontworpen metalen gebouwen en stalen constructieframes over de hele wereld.

Cross-sectionele geometrie en structureel gedrag

Het C-vormige profiel is monosymmetrisch en heeft een verticaal lijf met twee evenwijdige horizontale flenzen die onder een hoek van 90 graden ten opzichte van het lijf zijn georiënteerd. Deze geometrie zorgt voor voorspelbaar mechanisch gedrag onder zwaartekracht- en windbelasting.

Sectie-eigenschappen en belastingverdeling

Het C-profiel biedt stabiele buigprestaties rond zijn sterke as (loodrecht op het lijf), waardoor het ideaal is voor het ondersteunen van gelijkmatig verdeelde dak- en muurbelastingen. De parallelle flenzen creëren consistente draagoppervlakken voor bekledingsbevestigingen en beugelverbindingen. Omdat de sectie echter open en monosymmetrisch is, vertoont deze een lagere torsiestijfheid dan gesloten of Z-vormige secties. Dit kenmerk maakt C-gordingen het meest geschikt voor toepassingen waarbij belastingen worden uitgeoefend via het dwarskrachtcentrum of waar een overbrugging is aangebracht om knikken door laterale torsie tegen te gaan [^95^].

Overspanningsmogelijkheden per sectiediepte

Standaard C-gordingdieptes variëren van 100 mm tot 400 mm (4 inch tot 16 inch) , waarbij elke diepte overeenkomt met specifieke overspannings- en belastingslimieten. De volgende tabel geeft een overzicht van de typische overspanningsmogelijkheden onder standaard dakbelastingen [^103^]:

Het werkelijke overspanningsvermogen is afhankelijk van de gordingsafstand, de staaldikte (dikte), de dakbelasting (levende sneeuw) en de lokale bouwvoorschriften. Voor overspanningen groter dan 8 meter zijn Z-gordingen met overlappende verbindingen doorgaans voordeliger dan enkele C-gordingsecties [^102^].

Materiaalspecificaties en productienormen

De duurzaamheid en structurele integriteit van C-gordingen worden bepaald door basisstaalkwaliteit, coatingsystemen en koudvervormingsprecisie.

Basisstaal en mechanische eigenschappen

C-gordingen worden vervaardigd uit koudgevormde gegalvaniseerde stalen strip met een minimale vloeigrens van 345 N/mm² (50 ksi) , gelijkwaardig aan ASTM A572 klasse 50 of AS/NZS 1397 G450 materiaal. Standaard basismetaaldiktes (BMT) variëren van 1,5 mm tot 3,0 mm (0,059 inch tot 0,118 inch), waarbij zwaardere meters zijn geselecteerd voor toepassingen met hogere belasting of grotere afstanden [^97^]. Het koudvervormingsproces verhardt het staal, waardoor de vloeigrens met 10-15% toeneemt in vergelijking met het oorspronkelijke spiraalmateriaal.

Corrosiebeschermingssystemen

Drie coatingopties domineren de markt:

• Thermisch verzinkt (zinklaag) : Standaard coatingmassa van 180–275 g/m² (Z180–Z275), wat 40 jaar corrosiebestendigheid in goedaardige binnenomgevingen [^96^].
• ZAM-coating (zink-aluminium-magnesium) : Geavanceerde legeringscoating die 2–3× de corrosieweerstand biedt van puur zink, ideaal voor industriële omgevingen aan de kust of met een hoge luchtvochtigheid [^104^].
• Prime-geverfde afwerking : Aangebracht op gegalvaniseerde ondergrond voor esthetische consistentie met gekleurde bekledingspanelen; geen op zichzelf staande corrosiebarrière.

Toleranties bij productie

Precisieproductie garandeert montagekwaliteit tijdens de installatie. Standaard productietoleranties zijn [^101^]:

• Lengte: ±5mm
• Flensbreedte: ±1 mm
• Webdiepte: ±1 mm
• Hartafstand gaten: ±1,5 mm

C-Purlin versus Z-gording: selectiecriteria

Hoewel zowel de C- als de Z-secties dienen als secundaire framedelen, creëren hun verschillende geometrieën betekenisvolle prestatieverschillen die de geschiktheid van de toepassing bepalen.

De fundamentele vuistregel: gebruik C-gordingen voor muurliggers, vloerbalken en daken met één overspanning onder de 8 meter; specificeer Z-gordingen voor daken met meerdere overspanningen, grote industriële baaien en projecten met zware sneeuw- of windbelasting [^96^].

Best practices voor installatie en verstevigingsvereisten

Een juiste installatie transformeert C-gordingen van individuele leden in een samenhangend structureel systeem dat bestand is tegen zwaartekracht, wind en seismische belastingen.

Gordingafstand en ondersteuningsdetails

Standaard gordingafstanden voor metalen dakbedekking variëren van 1,2 m tot 1,8 m (4 ft tot 6 ft) op het midden, afhankelijk van het bekledingsprofiel en de ontwerpbelastingen. C-gordingen worden ondersteund door hoekverbinders of beugels voor algemeen gebruik die met bouten aan de spanten of kolommen van het primaire frame zijn bevestigd. De keuze van de beugel moet overeenkomen met de gordingdiepte: voor een C150 gording is een AC150 beugel nodig (elk 0,30 kg), terwijl voor een C300 gording een AC300 beugel nodig is (elk 0,69 kg) [^101^].

Overbrugging voor laterale stabiliteit

Omdat open C-profielen gevoelig zijn voor knikken door laterale torsie, is overbrugging (ook wel doorzakstangen of vliegversteviging genoemd) essentieel. Overbrugging beperkt de ongeschoorde lengte van de compressieflens en voorkomt rotatie onder belasting. De aanbevolen maximale overbruggingsafstand bedraagt:

• C100-secties : Maximale afstand 2000 mm
• C150-secties : Maximale afstand 3000 mm
• C200–C400-secties : 4000 mm maximale afstand [^101^]

Overbruggingen worden doorgaans geïnstalleerd op het midden van de overspanning voor enkele overspanningen en op derde punten voor doorlopende overspanningen. HookFast-stijl overbruggingssystemen maken montage zonder gereedschap mogelijk door rechtstreeks in de voorgeperforeerde gaten in het gordingweb te klikken.

Installatievolgorde

De aanbevolen montagevolgorde garandeert zowel veiligheid als maatnauwkeurigheid:

1. Markeer gordinglijnen op de primaire framedelen op de gespecificeerde afstand.
2. Installeer beugels op elk gordingsteunpunt, waardoor een niveau-uitlijning binnen ±3 mm wordt gegarandeerd.
3. Plaats C-gordingen op beugels met de open zijde consistent gericht (meestal naar beneden voor dakgordingen om de bevestiging van de overbrugging te vergemakkelijken).
4. Bevestig de gordingen aan de beugels gebruik van M12- of M16-bouten met ringen; koppel tot 50–70 N·m.
5. Overbrugging installeren alvorens dak- of wandbekleding aan te brengen om de gordinglijn te stabiliseren.
6. Controleer de uitlijning : gordingbovenkanten moeten waterpas zijn binnen de doorbuigingslimiet van L/360 bij dode belasting.

Toepassingen in alle industriële sectoren

C-vormige stalen gordingen worden ingezet in een breed spectrum aan constructietypes, die elk hun eigen prestatie-eisen stellen.

Industriële installaties en magazijnen

In kant-en-klare stalen gebouwen voor productie en opslag ondersteunen C-gordingen trapeziumvormige dakplaten en wandbekledingspanelen. Typische vakbreedtes van 6–8 meter sluiten perfect aan bij de C200- of C250-gordingcapaciteiten. Het lichtgewicht karakter van C-gordingen (C200×1,5 mm weegt ongeveer 4,5 kg/m ) vermindert de kraanbelasting tijdens de montage en verlaagt de totale eigen belasting op het primaire frame [^101^].

Logistieke centra en distributiehubs

Moderne logistieke faciliteiten vereisen grote vrije overspanningen en hoge dakrandhoogtes. Terwijl primaire frames vaak Z-gordingen gebruiken voor het hoofddak, worden vaak C-gordingen gespecificeerd tussenvloeren, luifels en scheidingswanden waar de overspanningen korter zijn en de belastingen lichter. Hun installatiegemak versnelt de projectoplevering bij snelle ontwikkelingen.

Fotovoltaïsche ondersteuningssystemen

C-gordingen zijn uitgegroeid tot een voorkeursframe-element voor op de grond gemonteerde zonnepanelen en PV-installaties op daken. Hun open kanaalprofiel accepteert gemakkelijk geschroefde klemverbindingen voor zonnepaneelrails, en de gegalvaniseerde coating is bestand tegen tientallen jaren van blootstelling aan de buitenlucht. Standaard C150- of C200-secties bij 1,5–2,0 m afstand voldoende ondersteuning bieden voor typische PV-moduleafmetingen van 1,0 m × 2,0 m.

Landbouw- en plattelandsgebouwen

Bedrijfsgebouwen, uitrustingsschuren en veestallen profiteren van de kostenefficiëntie en corrosieweerstand van C-gordingen. In deze toepassingen bieden C100- of C150-profielen met middelmatige overspanningen voldoende capaciteit voor metalen dakbedekking, terwijl de materiaalkosten minimaal blijven. De 40 jaar levensduur van gegalvaniseerde C-gordingen levert waarde op lange termijn op in landelijke omgevingen waar de toegang voor onderhoud beperkt kan zijn [^96^].

Kwaliteitscontrole en nalevingsnormen

Om de prestaties van de C-gording te garanderen, is het naleven van erkende materiaal- en ontwerpnormen in de hele toeleveringsketen vereist.

Materiaal- en ontwerpcodes

Het ontwerp en de productie van C-gordingen zijn onderworpen aan de volgende normen:

• AS/NZS 4600:2018 (Australië/Nieuw-Zeeland): Ontwerpcode voor koudgevormde staalconstructies, waarnaar veelvuldig wordt verwezen voor berekeningen van de gordingcapaciteit.
• ASTM A1003/A1004 (VS): standaardspecificatie voor staalplaten die worden gebruikt in koudgevormde frames.
• EN 1993-1-3 (Europa): Eurocode 3-ontwerpregels voor koudgevormde dunwandige elementen en platen.
• GB/T 2518 (China): Standaard voor continu thermisch verzinkte staalplaten en strips.

Fabriekskwaliteitsborging

Gerenommeerde fabrikanten implementeren ISO 9001-kwaliteitsmanagementsystemen met de volgende inspectieprotocollen:

1. Inspectie van binnenkomende rollen : Controleer de vloeigrens, de coatingmassa en de diktetolerantie aan de hand van fabriekscertificaten.
2. Controle tijdens het proces : Rolvormafmetingen elke 2 uur controleren; pas de rolopeningen aan om de profielnauwkeurigheid te behouden.
3. Verificatie van perforeren : Bevestig gatcentra, diameters en randafstanden met behulp van go/no-go-meters.
4. Eindinspectie : Meet de lengte, rechtheid en oppervlakteafwerking van elke bundel; stukken afwijzen met schade aan de coating of niet-conforme afmetingen.
