A cleanroom door raam passeren is een ingesloten apparaat voor materiaaloverdracht dat in de muur is geïnstalleerd tussen een cleanroom en een niet-cleanroom (of tussen gebieden met verschillende reinheidsclassificaties). De kernfunctie ervan is: om kleine tot middelgrote voorwerpen veilig over te brengen zonder de hoofdtoegangsdeur te openen of het positieve drukverschil in de kamer te verstoren . Via een vergrendelingsmechanisme met dubbele deur en een afdichtingsstructuur kunnen doorgangsramen de in- en uitstapfrequentie van het personeel met meer dan 80% verminderen, waardoor het risico op het binnendringen van deeltjes en microbiële stoffen aanzienlijk wordt verminderd. Ze worden beschouwd als essentiële infrastructuur voor naleving van GMP-, ISO 14644- en FDA-voorschriften [^2^].

In industrieën zoals de micro-elektronica, biofarmaceutica, operatiekamers in ziekenhuizen en voedselverwerking zijn doorgangsvensters geëvolueerd van 'optionele accessoires' naar 'verplichte installaties'. De FDA-vereisten voor de productie van steriele geneesmiddelen (achtergrondomgevingen van klasse A/B) stellen bijvoorbeeld expliciet dat materialen die steriele kerngebieden binnenkomen, door een raam of luchtsluis moeten gaan, uitgerust met effectieve ontsmettingsmaatregelen.

Drie hoofdtypen en hun toepasselijke scenario's

Op basis van in elkaar grijpende methoden en cleanroomfunctionaliteit vallen doorgangsvensters in drie categorieën. Bij de selectie moet rekening worden gehouden met de classificatie van de reinheid, het risico op materiële verontreiniging en het budget:

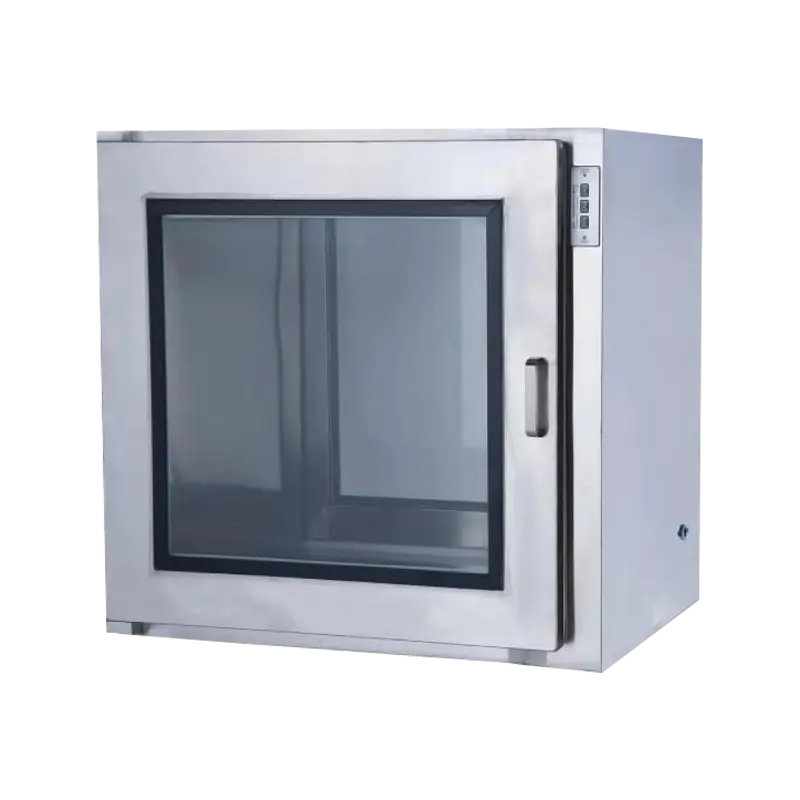

Elektronische vergrendeling door raam

Maakt gebruik van elektromagnetische sloten en sensoren voor vergrendeling van dubbele deuren. Wanneer één zijdeur wordt geopend, wordt de tegenoverliggende deur automatisch vergrendeld. De responstijd van de elektronische vergrendeling bedraagt ​​doorgaans minder dan 0,5 seconde, wat een hoge betrouwbaarheid oplevert. Geschikt voor ISO Klasse 5 (Klasse 100) en hoogwaardigere cleanrooms . Sommige premiummodellen zijn voorzien van LED-statusindicatoren en foutalarmfuncties voor realtime monitoring [^68^].

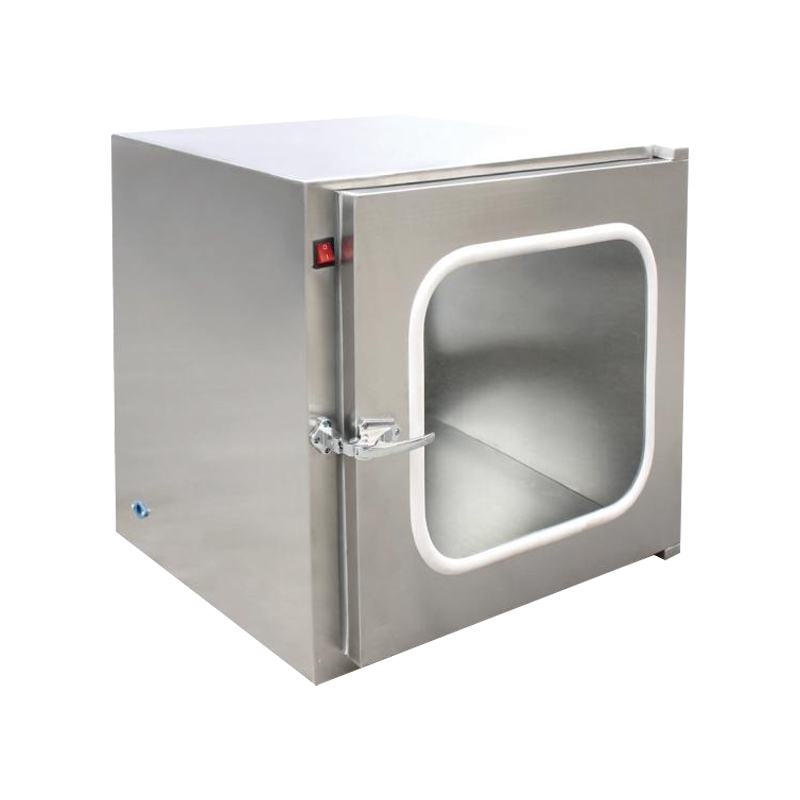

Mechanische vergrendeling door raam

Zorgt voor vergrendeling van dubbele deuren via fysieke koppelingen of nokkenmechanismen, waarvoor geen externe voeding nodig is en lage onderhoudskosten worden geboden. Mechanische vergrendelingen zijn geschikt voor ISO-klasse 7–8 (klasse 10.000–100.000) algemene schone zones of explosieveilige omgevingen met speciale elektrische veiligheidseisen. Het nadeel is dat mechanische componenten na verloop van tijd kunnen verslijten; Een verificatie van de vergrendelingsfunctie wordt elke 12 maanden aanbevolen [^48^].

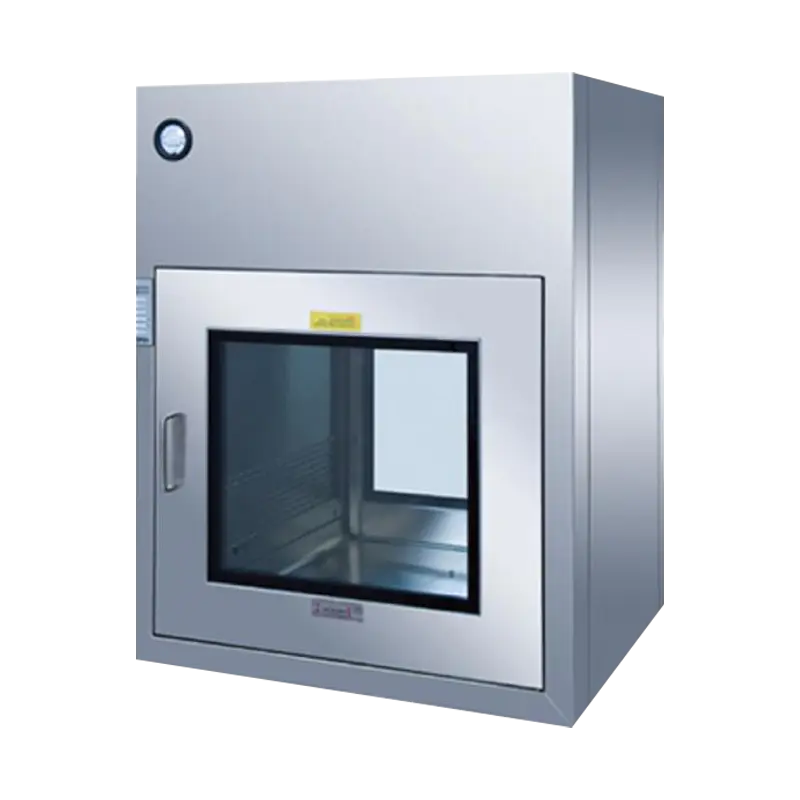

Zelfreinigende (dynamische) doorgang door raam

Naast de fundamentele vergrendelingsfunctionaliteit kunnen deze units ook worden geïntegreerd HEPA-filtratie-eenheden en ultraviolette (UV) sterilisatielampen . Ingebouwde ventilatoren circuleren gefilterde lucht door de kamer met een snelheid van 375 CFM (ongeveer 636 m³/u), waardoor voorzuivering van de kamer mogelijk is voordat het item wordt overgedragen. Dit type wordt vaak gebruikt in biologische laboratoria, werkplaatsen voor steriele formuleringen en ziekenhuisapotheken, en vertegenwoordigt de meest effectieve oplossing voor het voorkomen van kruisbesmetting [^67^].

Belangrijkste structurele en materiaalspecificaties

De prestaties van een doorgeefraam zijn rechtstreeks afhankelijk van het structurele ontwerp en de materiaalkeuze. Industriestandaardconfiguraties volgen doorgaans deze specificaties:

Kastlichaam en oppervlaktebehandeling

Mainstream kastlichamen zijn gemaakt van SUS304 of SUS316L roestvrij staal . SUS316L bevat molybdeen en biedt superieure weerstand tegen chloridecorrosie in vergelijking met 304, waardoor het geschikt is voor desinfectieomgevingen in ziekenhuizen of kustgebieden met een hoog zoutgehalte. De standaard wanddikte is 1,2–1,5 mm, met interne afgeronde hoeken (R≥10 mm) om dode hygiënische zones te elimineren en reiniging en desinfectie te vergemakkelijken [^63^]. Sommige economische producten gebruiken koudgewalst staal met poedercoating voor ISO-klasse 8 en lager dan algemene schone zones.

Observatievenster en afdichtingssysteem

Observatievensters zijn standaard uitgerust met 5 mm gehard veiligheidsglas ; sommige antistatische omgevingen vereisen ESD-polycarbonaat. De afdichting van deurkozijnen maakt gebruik van siliconen pakkingen van sanitaire kwaliteit of afdichtingspads van polyurethaangel, met eisen voor de compressie-instelwaarde van minder dan 15% om nul lekkage te garanderen bij drukverschillen van ±30 Pa. Volgens gemeten gegevens kunnen hoogwaardige afdichtingssystemen de lekkage door ramen onder de 0,01% [^48^] controleren.

Interlock- en sterilisatieconfiguratie

Zelfreinigende doorgangen zijn doorgaans aanwezig UV-sterilisatielampen van 15–30 W bij een golflengte van 253,7 nm, met een bestralingsdosis van ≥40 mJ/cm² vereist voor effectieve microbiële inactivatie aan het oppervlak. HEPA-filtratie-eenheden moeten voldoen aan de H13- of H14-classificaties (filtratie-efficiëntie ≥99,97% of ≥99,995% voor deeltjes van 0,3 μm) en zijn voorzien van drukverschilmeters. Filters moeten worden vervangen wanneer de eindweerstand 2–2,5 keer de initiële weerstand bereikt (doorgaans 250–300 Pa) [^67^].

Maatkeuze en installatiebenodigdheden

De afmetingen van het doorgangsraam moeten overeenkomen met de wanddikte, het materiaalvolume en de operationele workflow. Hieronder volgen algemene standaardformaten en selectierichtlijnen:

De volgende installatiepunten vereisen aandacht:

• De afmetingen van de muuropening moeten zijn 5–10 mm groter dan het buitenframe van het doorgangsraam om aanpassing van de waterpas en het vullen van de kit mogelijk te maken.
• De installatiehoogte is doorgaans 800–1000 mm boven vloerniveau, conform ergonomisch werkbereik.
• De opening tussen het doorgangsraam en de muur moet worden afgedicht met een neutrale siliconenkit of EPDM-pakkingen om lekkage van het drukverschil te voorkomen.
• Voor zelfreinigende doorgangen zijn gereserveerde stopcontacten nodig (doorgaans 120 V / 220 V, eenfasig) en een betrouwbare aarding [^63^].

Industrietoepassingen en nalevingsvereisten

Doorgeeframen worden toegepast in meerdere industrieën met strenge eisen op het gebied van hygiëne. Nalevingsnormen in verschillende industrieën bepalen de configuratiegraad:

Farmaceutica en biotechnologie

Volgens GMP Annex 1 (herziening 2022) moet de materiaaloverdracht tussen klasse A/B-gebieden en klasse C/D-gebieden bij de productie van steriele geneesmiddelen plaatsvinden via doorgangen die zijn uitgerust met elektronische vergrendelingen en UV-sterilisatie . In laboratoria voor cel- en gentherapie (CGT), waar de ruimte schaars is, wordt de voorkeur gegeven aan compacte, aan de muur gemonteerde doorgangsvensters (binnenafmetingen ≤24 inch), die voldoen aan de nalevingsvereisten zonder waardevolle vloeroppervlakte in de cleanroom in beslag te nemen [^2^].

Micro-elektronica en halfgeleiders

In waferfabricage- en verpakkings-/testfaciliteiten, door ramen gaan moet voldoen ISO 14644-1 Klasse 5 (ISO 5) normen. In deze scenario's wordt doorgaans gekozen voor ESD-veilige materialen (zoals antistatische observatievensters van polycarbonaat) om schade door elektrostatische ontladingen aan gevoelige componenten te voorkomen. Sommige geavanceerde productielijnen configureren ook stikstofzuiveringspoorten om de verontreiniging met zuurstofmoleculen en deeltjes verder te verminderen.

Ziekenhuizen en voedselverwerking

Operatiekamers in ziekenhuizen en centrale steriele bevoorradingsafdelingen (CSSD) gebruiken doorgangen om instrumenten en benodigdheden over te dragen SUS316L roestvrij staal constructie die bestand is tegen stoomsterilisatie bij hoge temperatuur en hoge druk en corrosie door chemische desinfecterende middelen. De voedselverwerkende industrie richt zich op het voorkomen van kruisbesmetting; doorgangsramen moeten voldoen aan de HACCP-principes, en mechanische vergrendelingen zijn doorgaans voldoende voor ISO-klasse 8-omgevingen.

Routineonderhoud en prestatievalidatie

De betrouwbaarheid van een doorgeefraam hangt niet alleen af van de initiële selectie, maar ook van gestandaardiseerde onderhoudsprocedures. Het volgende onderhoudsschema wordt aanbevolen:

1. Dagelijks : Inspecteer de integriteit van de deurpakking, reinig de oppervlakken van het observatievenster en bevestig de werking van de vergrendeling.
2. Wekelijks : Veeg de binnenwanden van de kast af met alcohol of een neutraal reinigingsmiddel; controleer de intensiteit van de UV-lamp (vervangen als deze lager is dan 70% van de nominale waarde).
3. Driemaandelijks : Gebruik een fotometer of DOP/PAO-aerosol om de integriteit van het HEPA-filter te testen; Het scanlekkagepercentage mag niet hoger zijn dan 0,01%.
4. Jaarlijks : Laat een derde partij het drukverschilretentietest uitvoeren (onder het nominale drukverschil mag de drukval niet groter zijn dan 5% binnen 15 minuten) en de kalibratie van het interlocksysteem [^67^].

Als er vervorming van de deur, veroudering van de pakking of een storing in de vergrendeling wordt geconstateerd, moet de unit onmiddellijk buiten gebruik worden gesteld en moeten onderdelen worden vervangen. Een verwaarloosd doorgangsraam kan een "verontreinigingslek" worden in een cleanroom, wat een groter risico met zich meebrengt dan een open overdracht zonder dat er een doorgangsraam is geïnstalleerd.
