Een complete gids voor de selectie van cleanroomsystemen

Netheidsniveau: het eerste ankerpunt van selectie

Bij alle ontwerpen van cleanroomsystemen draait het om reinheidsniveaus. ISO 14644-1:2025 classificeert reinheid van ISO Klasse 1 tot ISO Klasse 9. In de binnenlandse techniekpraktijk wordt gewoonlijk de terminologie van Klasse 100, Klasse 1.000, Klasse 10.000 en Klasse 100.000 gebruikt. Hogere niveaus vereisen strengere deeltjescontrole, waarbij de bouwkosten en het energieverbruik exponentieel stijgen.

Vermijd "overontwerp" tijdens de selectie. Eén farmaceutisch bedrijf bouwde een hulpzone van klasse C volgens de normen van klasse B, wat resulteerde in jaarlijks energieverbruik stijgt met ongeveer 35% en een terugverdientijd van 2,8 jaar. De rationele aanpak is: kernproceszones ontwerpen volgens de hoogste eisen, hulpzones degraderen en terugstroming van verontreiniging door drukverschilgradiënten voorkomen (kernzone ≥10 Pa , luchtsluis ≥10 Pa , gang ≥10 Pa ).

Modulaire versus traditionele constructie: modusselectie bepaalt de levenscycluskosten

Dit is de meest kritische structurele beslissing bij de selectie van 2026. Modulaire cleanrooms maken gebruik van geprefabriceerde wandpanelen, plafonds en FFU-units voor montage ter plaatse, terwijl de traditionele modus het lassen van raamwerken ter plaatse, de installatie van kanaalwerk en zeer efficiënte filters omvat.

De belangrijkste voordelen van modulaire oplossingen liggen in schaalbaarheid en gecomprimeerde bouwschema's. Uit meetgegevens uit de sector blijkt dat modulaire modi dat wel kunnen verkort de gemiddelde bouwtijd met ruim 30% en toekomstige "muurverwijdering voor uitbreiding" ondersteunen – met name geschikt voor gehuurde faciliteiten of bedrijven met onzekere capaciteit. Wat de bedrijfskosten betreft, kan het energieverbruik dankzij de zeer efficiënte energiebesparende apparatuur en intelligente groepsbesturingssystemen hoog zijn verminderd met 20%-40% vergeleken met traditionele oplossingen.

Modulair is echter niet universeel toepasbaar. Wanneer de oppervlakte groter is dan 500 vierkante meter of er sprake is van complexe procesleidingen, biedt de traditionele EPC-algemene contracteringsmodus voor zuiveringstechniek voor civiele werken voordelen op het gebied van structurele sterkte en een uitgebreide lay-out van de leidingen. Een nieuw energiebatterijproject heeft gemeten dat 800 vierkante meter De totale kosten van de modulaire oplossing waren feitelijk 18% hoger dan die van traditioneel, omdat de kosten voor structurele versterking van grote overspanningen de voordelen van prefabricage teniet deden.

Selectie van kernapparatuur: bijpassende logica voor FFU, filters en envelopstructuren

De prestaties van cleanroomsystemen worden bepaald door de drie-eenheid van "envelopstructuurzuivering HVAC automatisch controlesysteem" - elk enkel zwak punt zal de algehele effectiviteit aantasten.

Luchtdichtheid van de envelopstructuur: de eerste verdedigingslinie voor netheid

De in 2026 geïmplementeerde GB/T 29468-2024 "Cleanroom Envelope Structure Sandwich Panelen" heeft verplichte indicatoren verduidelijkt voor de brandclassificatie van kernmateriaal, corrosieweerstand van oppervlaktecoatings en andere harde eisen. Tijdens de selectie moeten leveranciers worden verplicht testrapporten voor de luchtdichtheid van panelen te verstrekken; luchtlekkage in de verbindingsspleet is de voornaamste oorzaak van niet-naleving van de reinheidsvoorschriften. Bij één elektronicafabrieksproject werden niet-standaard aluminiumprofielen gebruikt voor het verbinden, wat resulteerde in deeltjestellingen in ISO-klasse 5-zones normen met 2,3 keer overschreden , vereisend 47 dagen voor nabewerking om afdichtingspakkingen te vervangen en het drukverschil aan te passen.

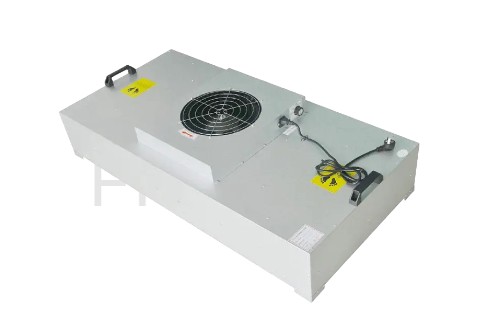

FFU-selectiesleutelparameters

De selectie van FFU (Fan Filter Unit) vereist aandacht voor drie kernparameters:

• Levensduur ventilator: Hoge kwaliteit centrifugaalventilatoren met directe aandrijving kunnen worden bereikt ruim 50.000 uur
• Geluidsniveau: Werkzone ≤65dB(A)
• Snelheidsregelbereik: Traploze snelheidsregeling past zich aan verschillende capaciteitsomstandigheden aan

Productielijnen voor halfgeleiders maken gewoonlijk gebruik van FFU-plafonds met volledige dekking om unidirectionele stroming te creëren, terwijl farmaceutische klasse C-zones niet-unidirectionele stroming kunnen gebruiken met lokale laminaire stromingskapcombinaties. vermindering van FFU-inkoop met 30% .

Driefasige filterconfiguratiestrategie

De filterconfiguratie volgt de drietrapsfiltratie met "primair gemiddeld hoog/ultrahoog rendement". Een kritische misvatting is het verwaarlozen van de stofopslagcapaciteit van het primaire filter. Wanneer de capaciteit onvoldoende is, raken de filters met middelmatig en hoog rendement voortijdig verstopt, waardoor de weerstand van het systeem tegen pieken en het energieverbruik stijgt. Aanbevelingen:

1. Primair: paneelfilters van G4-kwaliteit (stofopnamecapaciteit ≥500g )
2. Middelmatig: zakfilters van F8-kwaliteit
3. Eindfilters met hoog rendement (kwaliteit H13-H14) met ≥99,99% efficiëntie voor deeltjes ≥0,3 μm

Compliance-updates voor 2026 die bij selectie moeten worden aangepakt

2025-2026 is een periode van intensieve updates van de cleanroomnormen. Het negeren van de volgende nieuwe regelgeving tijdens de selectie kan leiden tot een mislukte acceptatie of operationele niet-naleving:

• GB/T 33556.1-2025 (Van kracht vanaf 1 mei 2026): Specificaties voor cleanroomtoepassingen in ziekenhuizen, versterking van de online monitoringvereisten voor onderdrukisolatieafdelingen en operatiekamers
• GB/T 47162-2026 (Van kracht vanaf 1 september 2026): Algemene technische vereisten voor cleanroomdeuren, eerste nationale standaard kwantitatieve indicatoren voor luchtdichtheid van deurpanelen, duurzaamheid van pakkingen en anticondensatie van observatievensters
• GB/T 46376-2025 (Van kracht vanaf 1 mei 2026): Normen voor de exploitatie en het onderhoud van cleanrooms, die O&M-records over de volledige levenscyclus vereisen met traceerbaarheid voor filtervervanging, drukverschilkalibratie en andere handelingen
• GB 50073-2013 2025 Gedeeltelijke herziening: Nieuwe ontwerprichtlijnen voor hoogwaardige halfgeleiderworkshops voor cleanrooms, plus eisen voor energiezuinig ontwerp en beheersing van CO2-emissies

Checklist voor selectiebeslissingen: veelvoorkomende valkuilen vermijden

Voordat u de oplossing afrondt, gebruikt u de volgende checklist voor verificatie per item:

Cleanroom-systeem selectie is in wezen een evenwicht tussen "procesvereisten - compliancekader - levenscycluskosten." De trend van 2026 laat zien dat het ruwe model van het simpelweg nastreven van hoge zuiverheid is geëlimineerd en vervangen door nauwkeurig ontwerp op basis van digitale simulatie (BIM CFD-luchtstroomsimulatie), constructiemodi waarin modularisatie en intelligentie diep zijn geïntegreerd, en compliance-management over de volledige levenscyclus dat ontwerp-constructie-exploitatie omvat. Bij het selecteren moeten bedrijven prioriteit geven aan het beoordelen of dienstverleners over standaardintegratiemogelijkheden en sectorkennis beschikken, in plaats van alleen maar de eerste offertes te vergelijken.

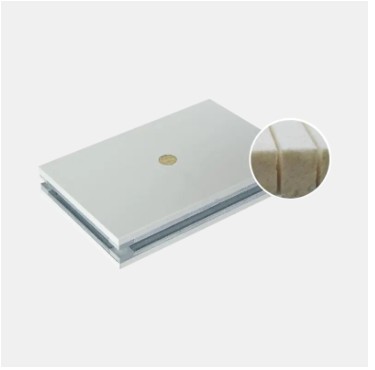

Hoe te kiezen Panels voor elektronische stofvrije cleanroomsystemen?

Bij het selecteren van cleanroompanelen voor een elektronische stofvrije werkplaats draait het niet alleen om het kiezen van het duurste materiaal. De juiste keuze hangt ervan af reinheidsniveau, vochtigheidsomstandigheden, brandwerendheid, antistatische vereisten en onderhoudsfrequentie . Voor de meeste elektronicaproductieprojecten zijn machinaal vervaardigde steenwolpanelen of op magnesium gebaseerde panelen praktische en betrouwbare keuzes.

• Algemene assemblagewerkplaatsen voor elektronica: Machinaal vervaardigde cleanroompanelen van steenwol
• Werkplaatsen met hoge netheid: Cleanroompanelen op magnesiumbasis
• Vochtige omgevingen: Cleanroompanelen van polyurethaan
• Gebieden die frequente aanpassingen vereisen: Aluminium honingraatpanelen
• ESD-gevoelige gebieden: Panelen met antistatische oppervlaktebehandeling

Waarom paneelselectie belangrijk is in elektronische cleanrooms

Cleanroompanelen zijn niet alleen wand- en plafondmaterialen. Ze hebben een directe invloed op de luchtzuiverheid, de afdichtingsprestaties en de stabiliteit van de werkplaats op de lange termijn. De productie van elektronica is zeer gevoelig voor stofdeeltjes, schommelingen in de vochtigheid en statische elektriciteit, dus een slechte paneelselectie kan de productopbrengst verminderen.

• Luchtlekkage via verbindingen verlaagt het reinheidsniveau
• Vochtvervorming beïnvloedt de afdichting van deuren en ramen
• Stofontwikkeling vervuilt gevoelige componenten
• Statische opbouw kan elektronische apparaten beschadigen
• Regelmatig onderhoud vergroot het risico op stilstand

Vergelijking van veelgebruikte typen cleanroompanelen

Kies panelen op werkplaatstype

SMT-productieworkshop

Op steenwol of magnesium gebaseerde panelen worden aanbevolen voor een stabiele structuur en brandwerendheid in omgevingen met veel apparatuur.

Precisie-assemblagewerkplaats

Op magnesium gebaseerde panelen met een betere vlakheid helpen de afdichtingsprestaties te verbeteren.

Vochtige klimaatelektronicafabriek

Polyurethaanpanelen zijn geschikt vanwege hun sterkere vochtbestendigheid en isolatieprestaties.

R&D- en testgebieden

Aluminium honingraatpanelen zijn ideaal voor ruimtes die toekomstige aanpassingen van de indeling vereisen.

Belangrijke factoren die u moet controleren vóór aankoop

1. Staalplaatdikte: Kies structureel stabiele specificaties.
2. Kerndichtheid: Een hogere dichtheid betekent vaak een betere weerstand tegen vervorming.
3. Brandklasse: Geef prioriteit aan hogere brandwerendheidsklassen.
4. Luchtdichtheid: De kwaliteit van de voegafdichting heeft rechtstreeks invloed op de netheid.
5. Oppervlakteafwerking: Selecteer op basis van antistatische of corrosieweerstandsbehoeften.

Hoe u budget en langetermijnprestaties in evenwicht kunt brengen

Een praktische aanpak is premiumpanelen voor kritische zones en standaardpanelen voor steunzones .

• Kernproductiezones: panelen met hoge stabiliteit
• Gangen en opslag: Standaard cleanroompanelen
• Serviceruimten: Basismaterialen behuizing

Installatiekwaliteit bepaalt het eindresultaat

Zelfs uitstekende plaatmaterialen kunnen niet goed presteren als de installatiekwaliteit slecht is. Controleer het volgende zorgvuldig:

• Uniforme en afgedichte paneelverbindingen
• Gladde hoekovergangen
• Afgedichte plafond- en luchtuitlaataansluitingen
• Vlakke montage van deuren en wandpanelen
• Redelijke toegangsopeningen voor onderhoud

Conclusie

Bij het kiezen panelen voor een elektronisch stofvrij cleanroomsysteem moet u prioriteiten stellen reinheid stabiliteit > veiligheid > duurzaamheid > onderhoudsgemak . Voor de meeste elektronicafabrieken zijn panelen op basis van steenwol en magnesium een ​​betrouwbare keuze, terwijl honingraatpanelen van polyurethaan en aluminium beter zijn voor vochtige of flexibele omgevingen.

Wat praktischer is in werkplaatsen met weinig netheid: Cleanroom-panelen or Cleanroom-ramen ?

In werkplaatsen met weinig netheid (zoals ISO klasse 8, ISO klasse 9 of algemeen gecontroleerde productieruimtes ), als slechts één optie prioriteit kan krijgen, Cleanroompanelen zijn doorgaans praktischer dan cleanroomramen . Dit komt omdat panelen een groter oppervlak bestrijken en direct de wandafdichting, reinigingsefficiëntie, duurzaamheid en omgevingsstabiliteit bepalen.

Cleanroomramen zijn ook nuttig, maar in cleanrooms van lagere kwaliteit zorgen ze vooral voor verlichting, zichtbaarheid en lokale afscheiding. Ze zijn meestal een managementupgrade, terwijl panelen de essentiële behuizingsstructuur vormen.

• Beperkt budget: Geef prioriteit aan cleanroompanelen
• Zichtbaarheid nodig: voeg cleanroomramen toe
• Nieuwbouw: Plan panelen en ramen samen

Waarom werkplaatsen met een lage netheid prioriteit moeten geven aan cleanroompanelen

Hoewel werkplaatsen met een lage netheid lagere normen hanteren dan geavanceerde cleanrooms, vereisen ze nog steeds stofbeheersing, vochtbestendigheid en verontreinigingsbeheer. Als hoofdmateriaal voor muren en plafonds hebben cleanroompanelen een directere impact op het milieu.

• Meestal dekking meer dan 80% van behuizingsoppervlakken
• Gladde oppervlakken vereenvoudigen het reinigen en ontsmetten
• Afgedichte verbindingen verminderen het binnendringen van stof van buitenaf
• Thermische en geluidsisolatie verbeteren de stabiliteit van de werkplaats
• Sneller onderhoud en eenvoudiger vervanging

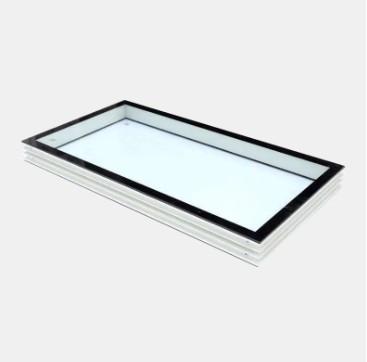

De praktische waarde van cleanroomramen

Cleanroomramen zijn niet onbelangrijk. In cleanrooms van lagere kwaliteit verbeteren ze vooral het visuele beheer en het werkcomfort. Ze zijn ideaal waar observatie, daglicht of toezicht nodig is.

• Bewaak de productie zonder de kamer te betreden
• Verbeter de natuurlijke lichtomstandigheden
• Geschikt voor verpakkings-, inspectie- en bufferzones
• Ondersteuning van bestemmingsplannen en workflowtoezicht

Praktische vergelijking: panelen versus ramen

Workshops die beter geschikt zijn voor het prioriteren van panels

Voedselverwerkingsgebieden

Muren moeten regelmatig worden gewassen, waardoor de vlek- en corrosiebestendigheid belangrijker wordt.

Verpakkingsworkshops

Stofbeheersing en netheid zorgen ervoor dat panelen een betere prioriteit krijgen.

Opslag- en bufferzones

Duurzame wandsystemen zijn doorgaans de meest praktische oplossing.

Wanneer Cleanroom-ramen Zijn het waard om prioriteiten te stellen

Inspectie- en monitoringgebieden

Managers kunnen de activiteiten observeren zonder de ruimte te betreden.

Zones met veel verkeer

Zichtbaarheid kan onnodige deuropeningen verminderen.

Slecht verlichte werkplaatsen

Ramen verbeteren het natuurlijke licht en het comfort van de medewerkers.

Aanbevolen configuratie voor werkplaatsen met weinig reinheid

Voor de meeste productieruimtes met een lage netheid is er een praktische oplossing panelen first, windows second :

• Gebruik cleanroompanelen voor hoofdmuren en plafonds
• Installeer vaste ramen op belangrijke observatiepunten
• Verminder onnodige openingen voor een betere afdichting
• Voeg indien nodig later meer vensters toe

Conclusie

In werkplaatsen met een lage netheid zijn cleanroompanelen over het algemeen praktischer dan cleanroomramen, omdat ze bepalend zijn basisafdichtingsprestaties, duurzaamheid, reinigingsefficiëntie en omgevingsstabiliteit . Cleanroomramen kunnen het beste worden gebruikt als aanvulling op beheer en zichtbaarheid. Voor praktische bruikbaarheid op de lange termijn geeft u eerst prioriteit aan panelen en voegt u vervolgens indien nodig vensters toe.
