Hoe u het juiste selecteert C-vofmige stalen gordingen Specificaties gebaseerd op vereisten voor gebouwbelasting

Het belangrijkste principe bij het selecteren van C-vormige stalen gordingenspecificaties voor het ontwerpen van staalconstructies is ervoor te zorgen dat de verhouding tussen sectiehoogte (H) en overspanning doorgaans tussen 1/35 en 1/50 ligt, terwijl de sectiemodulus het maximale buigmoment moet weerstaan. Voor industriële installaties met een standaard overspanning van 6 meter zijn de voorkeursspecificaties doorgaans C180×60×20×2,5 of C200×70×20×3,0. Specifieke specificaties moeten worden bepaald op basis van nauwkeurige berekeningen van eigen lasten, levende lasten en omgevingsbelastingen (wind en sneeuw).

Specifieke effecten van belangrijke belastingstypen op de selectie

Als koudgevormde dunwandige stalen componenten hebben C-vormige stalen gordingen een hoge sterkte-gewichtsverhouding, maar hun reactie op verschillende soorten belastingen varieert aanzienlijk:

Dode lasten en eigengewicht dakbedekkingssysteem

Onder dode lasten wordt verstaan het gewicht van kleurgecoate staalplaten of sandwichpanelen. Als u bijvoorbeeld een 75 mm dik glaswol-sandwichpaneel gebruikt, verhoogt het eigen gewicht met ongeveer 12-15 kg per vierkante meter. Als er een fotovoltaïsch systeem op het dak wordt geïnstalleerd, moet de wanddikte van de gording worden vergroot van 2,0 mm naar 2,5 mm of meer op basis van de extra belasting van 15-20 kg/m².

Klimaatbelastingen (wind en sneeuw)

In gebieden met zware sneeuwbelasting moeten gordingen een extreme drukweerstand bezitten. In kustgebieden met harde wind kan windzuiging ervoor zorgen dat de onderflens van de gording onder druk zijn stabiliteit verliest. Daarom wordt aanbevolen om in gebieden met hoge winddruk specificaties te kiezen met een flensbreedte (B) van niet minder dan 60 mm om de torsiestijfheid te vergroten.

Referentie voor gemeenschappelijk C-vofmige stalen gordingen Specificaties en belastingsoverspanningen

Om veiligheid en materiaalbesparing in evenwicht te brengen, volgen de volgende industriële selectie-aanbevelingen op basis van conventionele belastingsomstandigheden:

Praktische selectiesuggesties om de structurele veiligheid te verbeteren

Bij het bepalen van specificaties moeten naast de fysieke afmetingen de volgende technische punten in acht worden genomen:

• Doorbuigingslimieten strikt handhaven: De doorbuiging van dakgordingen mag bij volledige belastingscombinaties niet groter zijn dan L/150. De neerwaartse doorbuiging van een gording met een overspanning van 6 meter moet bijvoorbeeld binnen 40 mm worden gecontroleerd; anders moet de sectie worden vergroot.
• Optimalisatie van materiaalsterkte: Voor projecten met hogere belastingen kan het gebruik van Q355-staal in plaats van conventioneel Q235 het draagvermogen aanzienlijk verbeteren, terwijl kleinere specificaties behouden blijven, waardoor het eigengewicht van de hoofdconstructie effectief wordt verminderd.
• Overwegingen voor corrosiebestendigheid: Hoewel C-vormige stalen gordingen een goede corrosiebestendigheid hebben, moeten in zure of kustomgevingen specificaties met een gegalvaniseerde laag van maar liefst 275g/m² worden gekozen om een afname van het draagvermogen als gevolg van materiaalcorrosie te voorkomen.

Welke betere thermische isolatieprestaties heeft: Kleurgecoate stalen profielplaten or Kleur stalen sandwichpanelen ?

De duidelijke conclusie is dat Kleur stalen sandwichpanelen offer significantly superior thermal insulation performance vergeleken met kleurgecoate stalen profielplaten. Terwijl een enkellaags geprofileerde plaat voornamelijk fungeert als weerbarrière met een verwaarloosbare thermische weerstand, maakt een sandwichpaneel gebruik van een kernisolatielaag die een robuuste thermische onderbreking creëert. In praktische industriële toepassingen kan het overstappen op sandwichpanelen resulteren in een interne temperatuurverlaging van 10°C tot 15°C tijdens de zomermaanden .

Kernstructurele verschillen en thermische weerstand

Het verschil in isolatieprestaties is een direct gevolg van de dwarsdoorsnedesamenstelling van deze twee materialen:

Enkellaagse, kleurgecoate stalen profielplaten

Geprofileerde platen zoals de YX25-210-840 zijn gemaakt van hooggeleidend staal. Zonder geïntegreerde kern wordt de warmte van zonnestraling vrijwel onmiddellijk overgedragen naar de binnenkant van het gebouw. Deze zijn ideaal voor onverwarmde magazijnen of loodsen waar thermische regulering heeft geen prioriteit .

Composietkleurige stalen sandwichpanelen

Deze panelen bestaan uit twee stalen huiden die een kern van polyurethaan (PU), steenwol of EPS met elkaar verbinden. Deze "sandwich"-structuur blokkeert effectief geleidende warmteoverdracht. EEN Geïntegreerd polyurethaanpaneel biedt bijvoorbeeld het hoogste thermische rendement dat beschikbaar is in de moderne industriële bouw.

Technische gegevens: vergelijking van thermische geleidbaarheid

De volgende gegevens illustreren de thermische geleidbaarheid (λ) van verschillende materialen. Lagere waarden vertegenwoordigen betere isolatie-eigenschappen:

Strategische toepassingsrichtlijnen

Houd bij het kiezen tussen deze materialen rekening met de specifieke functionele eisen van het project:

• Klimaatgecontroleerde faciliteiten: Voor koude opslag of voedselverwerking, Geïntegreerd polyurethaanpaneels zijn essentieel voor het handhaven van strikte temperatuurverschillen.

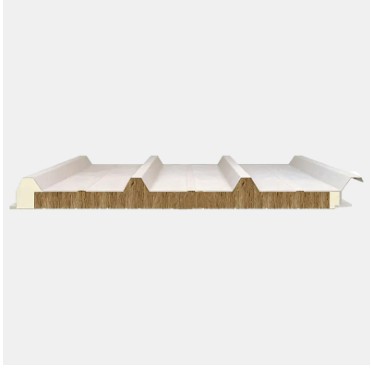

• Industriële brandveiligheid: Waar brandwerendheid net zo belangrijk is als isolatie, Sandwichpanelen van steenwol zijn de optimale keuze en bieden A-klasse brandbeveiliging.
• Economische schuilplaatsen: Geprofileerde platen zoals de YX35-125-750 zijn kosteneffectief voor openluchtconstructies of landbouwgebouwen waar het binnenklimaat niet wordt beheerd.

Toegevoegde waarde van Sandwichpaneelsystemen

Naast warmteregulering bieden sandwichpanelen verschillende technische voordelen ten opzichte van enkellaagsplaten:

• Akoestische demping: Het kernmateriaal absorbeert impactgeluiden van regen en wind aanzienlijk.
• Structurele sterkte: De composietstijfheid maakt dit mogelijk grotere overspanningen tussen C-vormige stalen gordingen , waardoor het totale gebruik van constructiestaal wordt verminderd.
• Condensatiecontrole: Doorlopende isolatie voorkomt interne vochtophoping (zweten), waardoor inventaris en interne armaturen worden beschermd.

Analyse van de kernvoordelen: waarom hoogbouw de voorkeur geeft aan stalen terrasplanken

Stalen vloerdelen zijn niet slechts een sjabloon voor de bouwfase; het speelt een cruciale rol gedurende de gehele levenscyclus van een gebouw:

Structurele prestaties en veiligheid

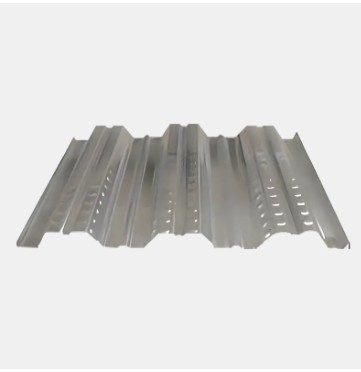

Stalen terrasplanken (zoals de YX 75-293-880 zwaar model met hoge sterkte ) verbetert de laterale stijfheid van de vloerplaat aanzienlijk door zijn gegolfde vorm. In hoogbouw verbetert deze composietplaatstructuur op effectieve wijze de seismische redundantie en biedt een stevig werkplatform onmiddellijk na het leggen, waardoor de veiligheid van werknemers op grote hoogte wordt gegarandeerd.

Aanzienlijke vermindering van structureel eigengewicht

Het eigengewicht van elke verdieping in een hoogbouw oefent een enorme druk uit op de fundering. Het gebruik van stalen terrasplanken zorgt voor een vermindering van de dikte van de betonplaten, waardoor het vloergewicht aanzienlijk wordt verlicht . Hierdoor kunnen ontwerpers de afmetingen van de dwarsdoorsnede van de balken en kolommen van het hoofdframe verkleinen, waardoor een beter gebruik van de architectonische ruimte wordt bereikt.

Diepgaande vergelijking van technische parameters

De volgende tabel illustreert duidelijk de prestatieverschillen tussen de twee oplossingen in een hoogbouwomgeving:

Toepassingsaanbevelingen voor typische modellen

Op basis van verschillende belasting- en overspanningsvereisten in hoge gebouwen worden de volgende professionele modellen aanbevolen:

• YX 51-253-760 Dragend type met hoge ribben: Geschikt voor kantoorgebouwen met grote overspanningen en biedt een uitstekende algehele stijfheid van de platen.
• YX 35-125-750 Lichtgewicht composiettype: Geschikt voor scenario's met lichte belasting, zoals woongebouwen, en biedt een extreem hoge installatie-efficiëntie.
• YX 51-304-914 Verbreed dragend type: Geschikt voor het leggen van grote oppervlakken, waardoor overlappende naden worden verminderd en de luchtdichtheid wordt verbeterd.

Conclusie en deskundig advies

Rekening houdend met de mechanische prestaties, de bouwsnelheid en de uitgebreide kosten, stalen vloerbedekking is ongetwijfeld de superieure keuze voor de vloerconstructie van hoogbouw . Tijdens de implementatie wordt aanbevolen om samen te werken met C-vormige stalen gordingsystemen voor wand- en hulpsteunontwerp om een stabielere en betrouwbaardere krachtoverbrenging voor het gehele staalconstructiesysteem te garanderen.

Hoe u een geschikt selecteert Stalen structuursystemen op basis van overspanning en belasting?

Het selecteren van het juiste staalconstructiesysteem moet het basisprincipe volgen: "Traliewerk-/spantsystemen voor grote overspanningen, composiet-/zware systemen voor hoge belastingen en portaalframes voor kleine tot middelgrote overspanningen." Door de overspannings- en belastingsvereisten nauwkeurig op elkaar af te stemmen, kunt u de vermindering van het staalverbruik maximaliseren en de bouwcycli verkorten terwijl u de structurele veiligheid waarborgt. Meestal voor standaard industriële installaties met een spanwijdte van 18-36 meter vertegenwoordigt het portaalframesysteem de optimale balans tussen zuinigheid en stabiliteit.

Aanbevelingen voor systeemselectie op basis van spanintervallen

De overspanning bepaalt rechtstreeks de doorsnedeafmetingen van componenten en de normen voor doorbuigingscontrole. Hieronder vindt u typische selectiereferenties voor verschillende spanbereiken:

Kleine en middelgrote overspanning (12m - 24m)

In dit bereik is een Portaalframesysteem wordt aanbevolen. Dit systeem maakt gebruik van massief H-vormig staal als het stijve hoofdframe, ondersteund door C-vormige stalen gordingen als secundair ondersteuningssysteem. C-vormige stalen gordingen hebben stabiele mechanische eigenschappen, zijn licht van gewicht en hebben een hoge sterkte-gewichtsverhouding, waardoor de bekledingsbelastingen effectief worden overgebracht naar de primaire constructie.

Grote overspanning (24m - 48m)

Wanneer de overspanning groter is dan 30 meter, neemt het eigengewicht van massieve webcomponenten snel toe. In dergelijke gevallen Stalen buisspanten of Space Frame-constructies worden voorgesteld. Deze systemen verbeteren het materiaalgebruik aanzienlijk door compressie- en spanningsconversie tussen leden, waardoor ze geschikt zijn voor stadions, vliegtuighangars en industriële logistieke centra met grote overspanningen.

De specifieke impact van belastingsomstandigheden op de componentselectie

Ladingen omvatten zowel dode lasten als levende lasten zoals sneeuw-, wind- en kraanlasten:

• Zware industriële belastingen: Als het dak grote apparatuur of werkzaamheden met hoge intensiteit moet ondersteunen, kies dan voor een dak Dragende daken met diepe ribben (bijv. YX50-410-820) of zeer sterke geprofileerde platen om het lokale draagvermogen te vergroten.
• Dynamische belastingen (kranen): Voor installaties met zware kranen moet de hoofdstructuur worden gebruikt gelaste H-balken of traliekolommen , gecombineerd met robuuste, zeer sterke stalen vloerdekken zoals de YX 75-293-880 om frequente dynamische impacts op te vangen.
• Milieubeschermingsbelastingen: In gebieden met hoge winddruk kan het secundaire ondersteuningssysteem, zoals C-vormige stalen gordingen , moet dichter worden aangelegd om stabiele mechanische prestaties te garanderen.

Overspanning, belasting en bijpassende tabel met structurele componenten

De volgende tabel vat de vereisten samen voor onderdelen van staalconstructies op basis van verschillende overspannings- en belastingcombinaties:

Praktische strategieën voor selectieoptimalisatie

Concentreer u bij de daadwerkelijke engineering op deze details om het systeem verder te optimaliseren:

• Integratie van gebouwschillen: Selecteren Geïntegreerde panelen van polyurethaan (PU). kan tegelijkertijd voldoen aan isolatie- en lichtgewichtvereisten, waardoor de structurele belasting veroorzaakt door het gewicht van het omhullingssysteem wordt verminderd.
• Coördinatie vloersysteem: Voor hoogbouw of constructies met meerdere verdiepingen geeft u prioriteit aan composietvloeren zoals de YX32-130-780 om een stabiele samengestelde draagstructuur te vormen.
• Materiaalconsistentie: Zorgen voor mechanische parameterafstemming tussen C-vormige stalen gordingen , kleurgecoate profielplaten , en sandwich panelen verbetert de levensduur van het gebouw en de onderhoudsefficiëntie aanzienlijk.
