Typen cleanroomdeuren: schuifdeuren versus draaideuren

Een luchtsluis van 4 m² tussen een ISO 8-gang en een ISO 7-vulruimte laat ongeveer 900 mm vrije breedte over zodra de wandpanelen omhoog staan. Plaats een zwenkvleugel van 1000 mm in die opening, zodat deze een volle meter boog recht in de werkzone van de machinist schiet. Een schuifblad sluit zonder vloerruimte te stelen, maar heeft wel een zak of een looprail nodig, en een aandrijving als het personeel de hele tijd karretjes erdoorheen duwt.

Deze ene afweging verklaart de meeste beslissingen over cleanroomdeuren. Klapdeuren zijn de standaard: eenvoudiger, goedkoper, zelfsluitend en makkelijker af te dichten tegen drukverschil. Schuifdeuren winnen als de opening krap is, er veel verkeer is, de vleugel te groot is om te duwen, of als de kamer afgesloten moet blijven terwijl mensen en goederen passeren. Geen van beide typen is universeel beter, en de verkeerde keuze komt meestal maanden later aan de oppervlakte als het aantal deeltjes bij de drempel stijgt of een onderhoudsbezoek om de twee weken plaatsvindt.

Hieronder ziet u hoe elk type zich gedraagt in een geclassificeerde ruimte, waar de werkelijke eigendomskosten liggen en waar elk type niet langer het verstandige antwoord is. Als het bredere ruimteconcept nog open is, kan de Selectiegids voor cleanroomsystemen bedekt panelen, plafonds en luchtstroom voordat u het deurschema bereikt.

Hoe een draaideur voor een cleanroom zich gedraagt onder druk

Een draaideur bestaat uit een kozijn, een scharnierset, een vleugel en een pakking. In een cleanroom is de pakking waar het om gaat. Wanneer de vleugel sluit, moet de omtrekafdichting voldoende worden samengedrukt om te voorkomen dat lucht migreert tussen twee kamers die 10 tot 15 Pa uit elkaar liggen. Dat is de reden dat de cleanroomvleugels worden gespecificeerd met doorlopende pakkingen, verstelbare scharnieren en een kleinere maat voor de vleugelmassa in plaats van wat er nog in de bestelwagen zat.

Het blad wordt normaal gesproken zo opgehangen dat het naar de zijde met hogere druk zwaait. De druk duwt de deur vervolgens in het frame in plaats van er vanaf, zodat een vermoeide deurdranger de deur niet stilletjes in een lekpad verandert. Het praktische gevolg is dat een draaivleugel uitkomt in de schoonmaakruimte, wat de moeite waard is om op de tekening te vergelijken met de kledingstroom en de trolleyroutes in plaats van ter plaatse.

Waar draaideuren het juiste antwoord zijn

Weinig tot matig verkeer, enkele tientallen bewegingen per dienst.
Smalle openingen, doorgaans 800-1000 mm enkele vleugel of 1200-1800 mm dubbele vleugel.
Ruimtes waar een herhaalbare afdichting belangrijker is dan de cyclussnelheid.
Muren zonder ruimte voor een rail, een zak of een op het hoofd gemonteerde operator.
Openingen zonder stroom, waarbij een veersluiter de eenvoudigste fail-safe is.

Inspectie is het stille voordeel. U kunt de pakking zien, de compressie voelen en de afsluiter binnen enkele minuten aanpassen terwijl de kamer weer in gebruik is.

Swing Impact Door for High-Traffic Environments

Zwaai-impactdeur voor omgevingen met veel verkeer Een beschermende draaideur met slagvaste panelen en gemakkelijke inspectie, geschikt voor ziekenhuizen, cleanrooms en magazijnen waar veelvuldig verkeer duurzaamheid vereist. Bekijk Product →

Waar schuifdeuren voor cleanrooms hun kosten verdienen

Een schuifdeur ruilt een scharnier in voor een mechanisme: rollen, een rail, een ondergeleider en, bij de meeste installaties, een riem- of heugelaandrijving. Het blad beweegt evenwijdig aan de muur en maakt dus geen draaiboog. Dat is de belangrijkste reden waarom het wordt gebruikt in compacte luchtsluizen, koelkamers en materiaalgangen waar een draaivleugel de stellingen of de machineafscherming zou kunnen beschadigen.

Veel voorkomende schuifconfiguraties

Opbouwmontage: rail bevestigd aan de schone of vuile kant, de eenvoudigste opstelling om te installeren en te onderhouden.
Telescopisch: twee of meer bladeren van ongelijke breedte worden in een korte zak gestapeld als de wandlengte beperkt is.
Bi-parting: twee bladeren openen vanuit het midden voor brede openingen en hoge doorstroming.
Hermetisch glijden: een neerklapbare of opblaasbare pakking sluit de vleugel pas af als deze volledig gesloten is.

Afdichting is waar schuifdeuren historisch gezien tekortschoten. Een eenvoudige borstel of lippakking wrijft bij elke cyclus langs het frame en lekt zodra het blad begint te buigen. Een neerklapbare pakking vermijdt deze slijtage omdat deze alleen in gesloten positie contact maakt met de vloer en het frame en de lekkagecijfers dicht bij die van een draaideur komen.

De keuze van de aandrijving verandert dan de economie. Een elektrisch aangedreven schuifdeur kan worden vergrendeld met een doorgeefraam of een luchtdouche, zodat er slechts één opening tegelijk opengaat, iets wat een handmatig draaibare vleugel niet kan doen zonder elektrische aanvallen die de afsluiter bestrijden. Boven een openingsbreedte van ongeveer 2000 mm neemt de automatisering ook het reikwijdte- en inspanningsprobleem weg dat een zware handmatige vleugel tot een veiligheidsprobleem maakt.

Fabrikant van cleanroomdeuren Kaisier maakt de Globe schoon die technologie morgen mogelijk maakt Bekijk Product →

Schuivende versus draaiende cleanroomdeuren: naast elkaar

Beide kolommen gaan uit van dezelfde opening in een paneelwand, een verschil van 10-15 Pa en handmatig gebruik tenzij anders aangegeven. De cijfers verschuiven zodra automatisering of een hermetische pakking wordt toegevoegd.

Typische compromissen voor een enkele deur van 1000 mm; De werkelijke cijfers zijn afhankelijk van het drukverschil, het pakkingontwerp en de aandrijfspecificatie.
Criteria	Draaideur	Schuifdeur
Opruiming nodig	Boog gelijk aan bladbreedte, ongeveer 1 m	Spoor of zak langs de muur
Kwaliteit van het zegel	Doorlopende pakking samengedrukt aan de grendelrand	Afhankelijk van pakking; drop-down type komt overeen met swing
Druk gedrag	Druk helpt het blad in het frame te plaatsen	Door druk wordt de vleugel tegen de geleiding belast
Cyclustijd	2-4 s handmatig of aangedreven	1-3 s aangedreven, langzaam indien met de hand geduwd
Verkeerscapaciteit	Geschikt voor enkele tientallen bewegingen per dienst	Geschikt voor continue stroom en trolleyverkeer
Brede openingen	Dubbelblad wordt zwaar en heeft ruimte nodig	Bi-part of telescopisch houdt hem compact
Vermogensverlies	Door de veersluiter wordt het blad weer gesloten	Handmatige vrijgave; sommige schijven kunnen niet worden geopend
Onderhoudspunten	Scharnieren, afsluiter, pakking	Rollen, rupsband, riem, geleider, pakking
Geïnstalleerde kosten	Lagere basislijn	Hoger zodra aandrijving en bedieningselementen zijn inbegrepen
Beste pasvorm	Luchtsluizen, kleedruimtes, ISO 5-8 suites	Strakke muurdoorvoeren, koelcellen, geautomatiseerde lijnen

Materialen, pakkingen en hardware die de prestaties bepalen

Type is slechts de helft van de specificatie. Een verstandige draaideur met een slechte afdichting faalt, en een schuifdeur met een goed ontworpen hermetische afdichting gaat wel door. Vijf details onderscheiden een deur die zijn klasse behoudt van een deur die elke maand moet worden aangepast.

Vleugelconstructie: gepoedercoat staal voor droge ruimtes, aluminiumlegering met HPL-bekleding voor veegzones, roestvrij staal 304 of 316 waar washdown en corrosiebestendigheid van belang zijn.
Pakking: doorlopend EPDM of siliconen, vervangbaar zonder het frame te demonteren, samengedrukt door verstelbare hardware in plaats van door kracht.
Zichtpaneel: vlak beglazing en dubbel glas tussen geclassificeerde zones zodat het glas niet het lekpad wordt.
Beslag: RVS scharnieren en een sluiter geschikt voor de vleugelmassa, plus een vloergeleider op ieder breed schuifblad.
Bediening: vergrendelingen, voetsensoren, kaartlezers en een mechanische noodontgrendeling die stroomloos werkt.

Roestvaste bladeren zijn de gebruikelijke oplossing in farmaceutische en voedselfabrieken, omdat ze veelvuldige reiniging tolereren zonder schade aan het oppervlak. De echte vraag is niet of roestvrij staal er beter uitziet, maar of het reinigingsregime de gecoate afwerking tijdens de levensduur van het asset zou beschadigen.

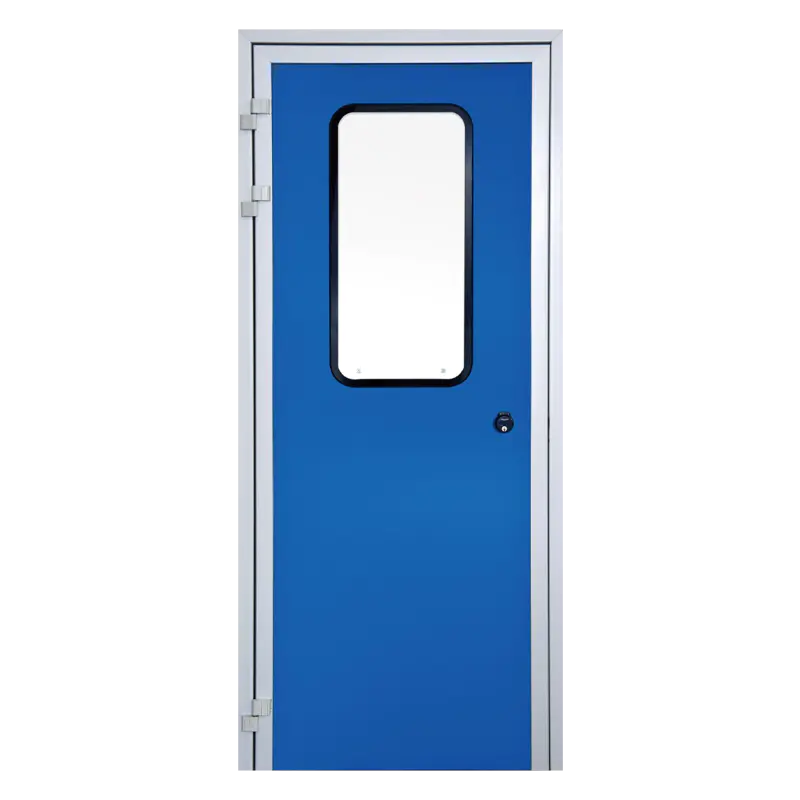

Stainless Steel Cleanroom Door for GMP Environments
