A stalen structuur raamwerk is een dragend skelet dat bestaat uit stalen kolommen, balken, spanten en steunelementen die samenwerken om verticale en horizontale belastingen veilig over te brengen naar de fundering. Vergeleken met traditionele betonconstructies presteren stalen raamwerken 30-50% snellere bouwtijdlijnen , een superieure sterkte-gewichtsverhouding en een levensduur van 50–70 jaar met goed onderhoud [^86^]. Deze eigenschappen maken staal tot het dominante materiaal voor fabrieken, magazijnen, logistieke centra en grote industriële faciliteiten over de hele wereld.

Voor bedrijven als Zhejiang Kaisier Schone Technologie Co., Ltd. – een Chinese fabriek voor staalconstructiesystemen en OEM-leverancier – vormen stalen raamwerken de ruggengraat van de productiefaciliteiten voor cleanroompanelen. Hun productiebases in China en Thailand vertrouwen op nauwkeurig ontworpen stalen raamwerken om intelligente productielijnen te huisvesten, waardoor stabiele toeleveringsketens worden gegarandeerd voor luchtzuiveringsprojecten van klasse 100 tot klasse 300.000 in de gezondheidszorg, de elektronica en de voedingsindustrie.

Vier primaire soorten staalconstructiekaders

Stalen raamwerken zijn niet one-size-fits-all. De selectie is afhankelijk van de overspanningsvereisten, belastingsprofielen en architectonische beperkingen. De vier dominante typen zijn:

Portaal stijf frame

Het stijve portaalframe is het meest gebruikte systeem in de industriële bouw. Het bestaat uit kolommen en spanten die stevig met elkaar zijn verbonden bij de verbindingen, waardoor een "vrije overspanning" ontstaat zonder interne kolommen. Dit ontwerp is ideaal voor magazijnen, vliegtuighangars en productiefaciliteiten waar een onbelemmerde vloerruimte van cruciaal belang is. Portaalframes maken doorgaans gebruik van warmgewalste stalen profielen en kunnen overspanningen bereiken van 20-50 meter economisch [^89^]. Kortere overspanningen maken een groter draagvermogen mogelijk omdat de spanning op balken en kolommen wordt verminderd.

Stalen gebouwframestructuur

Dit basisframewerk van stalen balken en kolommen biedt een vrijwel oneindige flexibiliteit in de indeling. Het wordt vaak gebruikt in gebouwen met meerdere units, zoals kantoorcomplexen, woontorens en hoogbouw, waar aanpassingsvermogen van het grootste belang is [^90^]. Het systeem blinkt uit in het verdelen van belastingen over meerdere verdiepingen en kan worden gecombineerd met betonkernen voor hybride prestaties.

Truss-structuur

Spanten zijn driehoekige raamwerken van stalen elementen die veel minder materiaal gebruiken dan massieve lijfbalken, terwijl ze toch een grotere stijfheid bereiken. Vliegtuigspanten kunnen tweedimensionale belastingen aan, terwijl ruimtespanten de krachten over drie dimensies verdelen. Een goed ontworpen ruimteframe kan zeer grote gebieden bestrijken met minimale interne ondersteuning, waardoor het geschikt is voor sportarena's, tentoonstellingshallen en luchthaventerminals [^84^].

Rasterstructuur (ruimteframe).

Rasterstructuren zijn statisch onbepaalde ruimtestructuren van hoge orde, samengesteld uit vele onderling verbonden staven. Ze zijn lichtgewicht, zeer stijf en bieden uitstekende seismische weerstand. Deze raamwerken worden vaak gebruikt in gymzalen, luifels en hangars waar grote overspanningen en complexe geometrieën vereist zijn [^89^].

Materiaalspecificaties en componentnormen

De prestaties van een stalen raamwerk wordt bepaald door de staalsoort, sectiegeometrie en beschermende behandelingen. Het begrijpen van deze specificaties is essentieel voor inkoop en kwaliteitscontrole.

Staalsoorten en mechanische eigenschappen

Primair constructiestaal wordt vaak gebruikt Q235-, Q345- of ASTM A36/A572-kwaliteiten . Q345-staal biedt een vloeigrens van ongeveer 345 MPa 45% hoger dan Q235 , waardoor het de voorkeurskeuze is voor industriële raamwerken met zware belasting. Voor corrosieve omgevingen zoals cleanroomfaciliteiten aan de kust wordt SUS304 of thermisch verzinkt staal (zinkcoating ≥80 µm) gespecificeerd om roestdegradatie te voorkomen [^83^].

Primaire componenten

Een compleet stalen raamwerk bestaat uit vier essentiële lastoverbrengende elementen:

• Kolommen : Verticale staven die belastingen van balken en platen naar de fundering overbrengen. Gemeenschappelijke secties zijn onder meer H-balken en kokerkolommen.
• Balken : Horizontale leden die zich uitstrekken tussen kolommen. I-profielen en gelaste composietliggers zijn standaard bij overspanningen groter dan 12 meter.
• Versteviging : Diagonale of dwarsbalken die weerstand bieden aan zijdelingse krachten door wind en seismische belastingen. Stangversteviging en portaalversteviging zijn typische configuraties.
• Verbindingsknooppunten : Bout- of lasverbindingen die een stijf of scharnierend gedrag garanderen. Zeer sterke wrijvingsgreepbouten (klasse 10.9) zijn standaard voor portaalframeverbindingen [^83^].

Oppervlaktebehandeling en brandbeveiliging

Stalen raamwerken vereisen beschermende coatings om een lange levensduur te garanderen. De standaardbehandeling omvat gritstralen Sa2,5 cijfer gevolgd door een epoxy zinkrijke primer (60–80 μm), een epoxy tussenlaag (100–120 μm) en een polyurethaan toplaag (40–60 μm). Voor brandwerendheid kunnen opschuimende coatings of gespoten minerale wol zorgen 1-3 uur brandwerendheid afhankelijk van laagdikte en staalsectiefactor [^83^].

Pre-Engineered Building (PEB) workflow en tijdlijn

Voorgemonteerde stalen raamwerken vertegenwoordigen het meest geavanceerde leveringsmodel in de industriële bouw. Componenten worden in een fabriek ontworpen, gesneden, geboord en gelast en vervolgens naar de locatie verzonden voor snelle montage. Deze aanpak zorgt voor een dramatische compressie van de projectplanningen.

Deze tijdlijn steekt gunstig af bij conventionele betonconstructies, die doorgaans vereist zijn 9–18 maanden voor een gelijkwaardige voorziening. De voorbereiding van de locatie en de funderingswerkzaamheden lopen gelijktijdig met de fabrieksfabricage, waardoor de planning verder wordt gecomprimeerd [^87^].

Kostenstructuur en economische analyse

Inzicht in de kostendrijvers van stalen raamwerken maakt een betere budgettering en onderhandelingen met leveranciers mogelijk. De kosten variëren aanzienlijk, afhankelijk van de complexiteit, afwerking en geografische locatie.

Benchmarks voor eenheidskosten

Voor een eenvoudig industrieel gebouw met één overspanning variëren de kosten voor alleen levering doorgaans tussen USD 80–150 per m² (af fabriek). Volledig geïsoleerde gebouwen met kraansystemen en architectonische afwerkingen kunnen bereiken USD 200–400 per m² . Montage, fundering en civiele werkzaamheden zijn extra [^87^]. Deze cijfers gaan uit van standaardwindzones; regio's die gevoelig zijn voor tyfoons of cyclonen vereisen zwaardere secties en kunnen de kosten met 15-25% verhogen.

Levenscycluskostenvoordelen

Hoewel de initiële materiaalkosten hoger kunnen zijn dan beton of hout, bieden stalen raamwerken superieure levenscyclusvoordelen:

1. Stichting besparingen : Het lichtere gewicht van staal vermindert het funderingsvolume en de wapening met 20-30%.
2. Onderhoudsreductie : Staal is immuun voor termieten, rot en schimmel. Jaarlijkse onderhoudskosten zijn doorgaans 40-60% lager dan houtskeletbouw [^86^].
3. Flexibiliteit bij uitbreiding : Het toevoegen van traveeën aan een bestaand portaalframe vereist minimale verstoring en geen funderingswerkzaamheden voor het nieuwe gedeelte.
4. Restwaarde : Staal is 100% recyclebaar. Aan het einde van de levensduur zijn de terugwinningspercentages voor constructiestaal hoger dan dat 98% , ter compensatie van de sloopkosten [^89^].

Industrietoepassingen en nalevingsnormen

Stalen structuurframes bedienen diverse sectoren, die elk een unieke belasting en wettelijke vereisten opleggen. Een goed raamwerkontwerp moet aansluiten bij internationale codes en sectorspecifieke normen.

Industriële en productiefaciliteiten

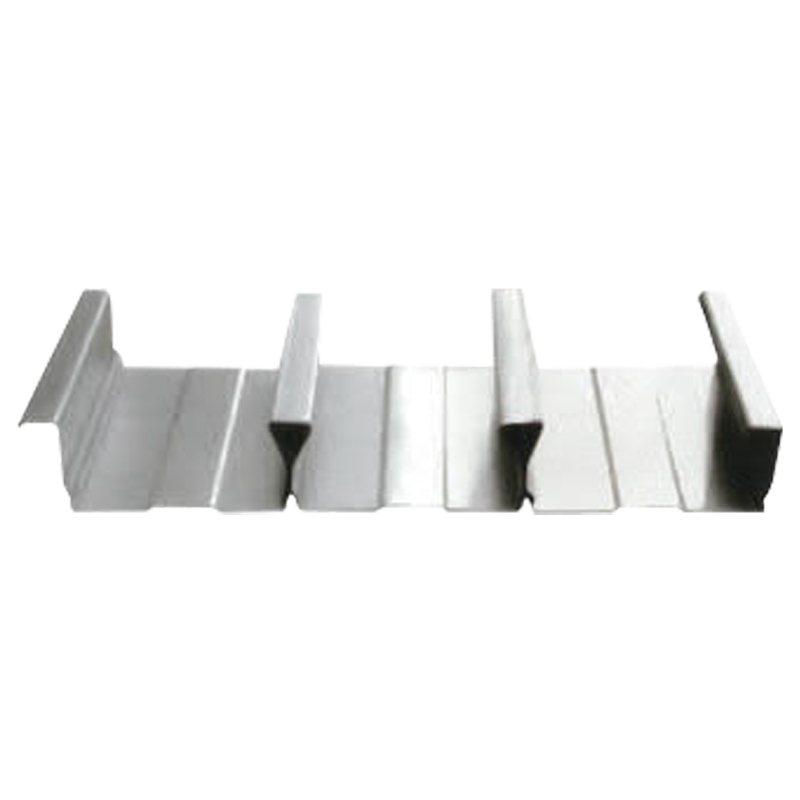

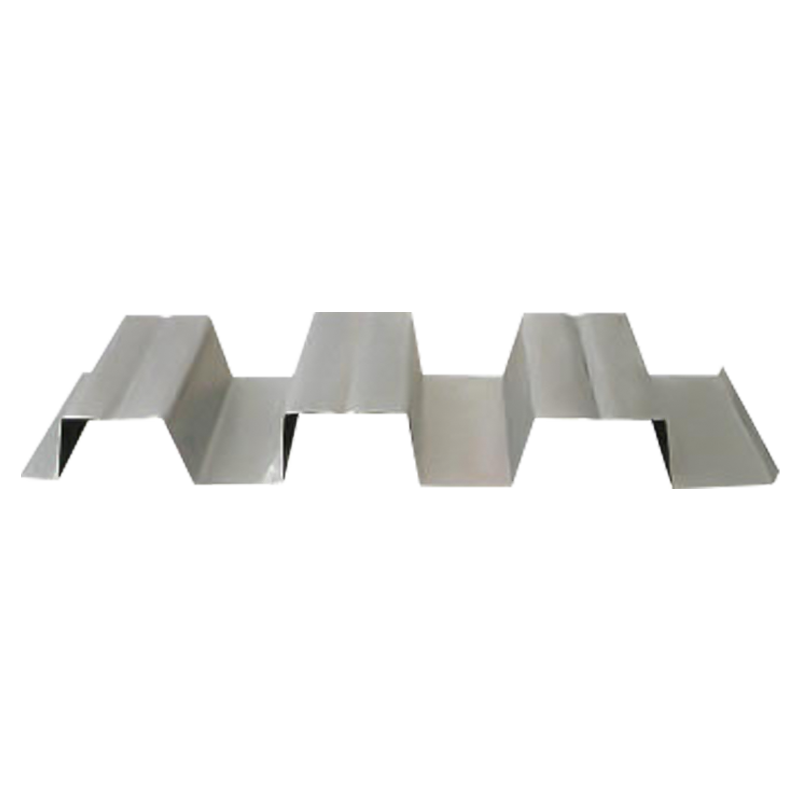

Fabrieken en werkplaatsen hebben raamwerken nodig die zware machines, bovenloopkranen en hoge belasting kunnen ondersteunen. Portaal starre frames met kraanbalken (capaciteit 5-50 ton ) zijn standaard. Vloerbelastingen in zware productie kunnen oplopen tot wel 30 kg 10–20 kN/m² , waarvoor composiet vloerdekken van staal-beton nodig zijn, zoals het YX 32-130-780 composiet vloerdekprofiel dat wordt weergegeven in productcatalogi [^85^].

Opslag en logistiek

Moderne logistieke centra vereisen hoge vrije hoogtes (doorgaans 8–12 meter ) voor geautomatiseerde stellingsystemen. Stalen raamwerken maken deze verticale volumes mogelijk en ondersteunen tegelijkertijd tussenverdiepingen voor kantoor- of sorteerruimtes. Het open ontwerp maakt een efficiënte materiaalverwerking en toekomstige herconfiguratie van de lay-out mogelijk [^88^].

Cleanroom en hightech productie

Voor fabrikanten van cleanroompanelen zoals Kaisier moeten stalen raamwerken aan strenge eisen voldoen. De structuur moet HVAC-kanalen, filtratieplenums en verlaagde plafondroosters ondersteunen, terwijl de trillingsisolatie behouden blijft. De doorbuigingslimieten van het raamwerk zijn doorgaans beperkt tot L/360 of L/400 (waarbij L de spanlengte is) om falen van de afdichting in cleanroom-enveloppen te voorkomen. Brandwerendheidsclassificaties van 1–2 uur zijn verplicht voor farmaceutische en elektronische faciliteiten.

Naleving van de ontwerpcode

Stalen raamwerken moeten worden ontworpen volgens erkende internationale normen. Gemeenschappelijke ontwerpcodes zijn onder meer:

• ASCE 7 (VS): Minimale ontwerpbelastingen voor gebouwen en andere constructies.
• Eurocode 3 (EN 1993) : Ontwerp van staalconstructies, algemeen toegepast in Europa en Azië.
• AS/NZS 1170 : Structurele ontwerpacties voor projecten in Australië en Nieuw-Zeeland.
• GB50017 : Chinese standaard voor het ontwerp van staalconstructies, verplicht voor binnenlandse projecten [^87^].

Beste praktijken voor kwaliteitscontrole en installatie

De integriteit van een stalen raamwerk hangt evenzeer af van de nauwkeurigheid van de installatie als van de ontwerpkwaliteit. De volgende praktijken zorgen voor structurele prestaties en veiligheid.

Kwaliteitscontrole van de fabricage

De fabrieksfabricage moet voldoen aan de ISO 9001-kwaliteitsmanagementsystemen. De belangrijkste inspectiepunten zijn onder meer:

• Maattolerantie van snijlengtes: ±2 mm voor balken, ±1 mm voor boutgaten.
• Laskwaliteitscontrole: 100% visuele inspectie plus 20-30% ultrasoon of radiografisch onderzoek voor kritische verbindingen.
• Verificatie van de dikte van de zinkcoating: minimaal 80 μm voor thermisch verzinkte leden in corrosieve omgevingen.

Protocollen voor erectie op de site

Montage ter plaatse vereist strikte volgorde- en uitlijningscontroles:

1. Verificatie van de fundering : De posities van de ankerbouten moeten worden gecontroleerd aan de hand van tekeningen voordat de kolom wordt geplaatst. Tolerantie voor centrering van boutgroepen is ±5mm .
2. Kolom erectie : Kolommen worden opgetild, over ankerbouten geplaatst en tijdelijk verstevigd. De verticaliteit wordt gecontroleerd met een theodoliet; toegestane afwijking is H/1000 (waarbij H de kolomhoogte is), maximaal 25 mm .
3. Balk installatie : Balken worden aan de eindplaten van de kolommen vastgeschroefd met behulp van zeer sterke bouten die volgens de specificatie zijn aangedraaid. Verbindingsverbindingen in liggers met meerdere overspanningen moeten minimaal verspringend zijn 1 meter .
4. Versteviging installation : Dak- en muurverstevigingen zijn geïnstalleerd om zijdelingse stabiliteit te bieden vóór de bevestiging van gording en omgording.
5. Eindinspectie : Een uitgebreid onderzoek bevestigt de uitlijning, het boutkoppel en de lasintegriteit. Er kunnen belastingtests worden uitgevoerd voor kraanbalken [^84^].

Het negeren van deze protocollen kan leiden tot verkeerde uitlijning, mislukte verbindingen of overmatige afbuiging, waardoor zowel de veiligheid als de levensduur van het raamwerk in gevaar komen. Voor OEM stalen structuur raamwerk leveranciers, het handhaven van een strenge kwaliteitscontrole op meerdere productiebases (zoals toegepast door Kaisier met faciliteiten in China en Thailand) is essentieel om een consistente productkwaliteit voor wereldwijde distributie te garanderen.
